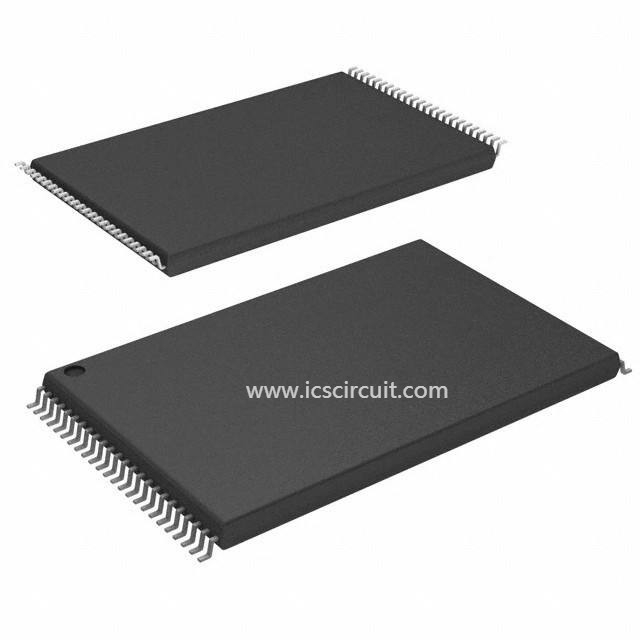

AT49BV320DT-70TU - ATMEL CORPORATION - (2M x 16) 3-VOLT EINZIGER FLASH-SPEICHER 32-MEGABIT
Schnelles Detail:
32-megabit (2M x 16) 3 Volt nur Flash-Speicher
Beschreibung:
Das AT49BV320D (T) ist ein 2,7 Volt 32 Megabit Flash-Speicher, der als 2.097.152 Wörter von 16 Bits pro Stück organisiert wird. Das Gedächtnis wird in 71 Sektoren für Löschenoperationen unterteilt.
Das Gerät wird in einem 48 Paket der Führung TSOP und in einem 47 Paket des Balls CBGA angeboten. Das Gerät hat CER- und OE-Steuersignale, jeden möglichen Busstreit zu vermeiden. Dieses Gerät kann unter Verwendung einer einzelnen Stromversorgung gelesen werden oder umprogrammiert werden und es machen ideal entsprochen worden für die Insystemprogrammierung.
Die Gerätenergien an im gelesenen Modus. Befehlsfolgen werden verwendet, um das Gerät in andere Betriebsarten wie Programm und Löschen zu legen. Das Gerät hat die Fähigkeit, zum der Daten in jedem möglichem Sektor zu schützen (sehen Sie „flexiblen Sektor-Schutz“ auf Seite 6).
Um die Flexibilität des Gerätes zu erhöhen, enthält es ein Löschen zu verschieben und zu programmieren verschieben Sie Eigenschaft. Diese Eigenschaft setzt das Löschen, oder Programm über Griff für irgendeine Dauer und ließ den Benutzer las Daten von oder Programmdaten zu irgendwelchen der restlichen Sektoren innerhalb des Gedächtnisses.
Der VPP-Stift bietet Datenschutz. Wenn der VPP-Input unter 0.4V ist, werden die Programm- und Löschenfunktionen gehemmt. Wenn VPP an 1.65V oder oben ist, können normale Programm- und Löschenoperationen durchgeführt werden. Mit VPP an 10.0V, wird die Operation des Programms (Doppel-Wort Programmbefehl) beschleunigt.
Anwendungen:
• Einzelne Spannungs-Lese-Schreiboperation: 2.65V zu 3.6V
• Zugang zeit- 70 ns
• Sektor-Löschen-Architektur
– Dreiundsechzig Sektoren des Wort-32K (Bytes 64K) mit Einzelperson schreiben Aussperrung
– Acht Sektoren des Wort-4K (Bytes 8K) mit Einzelperson schreiben Aussperrung
• Schnelles Wort-Programm zeit- 10 µs
• Zeit- Frau 100 des schnellen Sektor-Löschens
• Verschieben Sie/Zusammenfassungs-Eigenschaft für Löschen und Programm
– Unterstützungen, die von irgendeinem Sektor durch das Verschieben des Löschens eines anderen Sektors lesen und programmieren
– Unterstützungen, die irgendein Wort durch das Verschieben der Programmierung irgendeines anderen Wortes lesen
• Niederleistungsoperation
– 10 MA aktiv
– 15 µA Bereitschaft
• VPP Pin für Schreibschutz und beschleunigte Programm-Operation
• WP Pin für Sektor-Schutz
• Rückstelleingang für Gerät-Initialisierung
• Flexibler Sektor-Schutz
• TSOP- und CBGA-Paket-Wahlen
• Spitzen- oder untere Stiefel-Block-Konfiguration verfügbar
• 128 gebissenes Schutz-Register
• Minimale 100.000 Löschen-Zyklen
• Allgemeine grelle Schnittstelle (CFI)
• Verpacken des Grün-(Pb/Halide-free)
Spezifikationen:
| Teilnummer. | AT49BV320DT-70TU |
| Hersteller | ATMEL Corporation |
| Versorgungsfähigkeit | 10000 |
| datecode | 10+ |
| Paket | BESCHWICHTIGUNGSMITTEL |
| Anmerkung | neu und Stammaktie |
