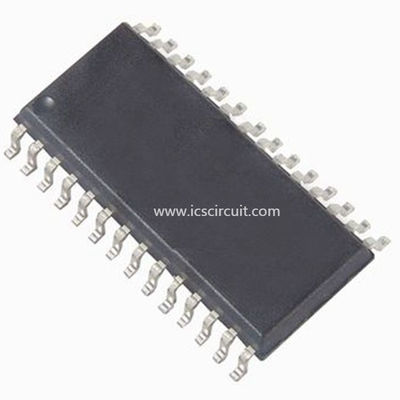

M41ST87WMX6 1280 gebissene (160 X8) sicheres Serien-Rtc und Nvram-Aufsichtskraft mit Tamp

M41ST87WMX6 - STMICROELECTRONICS - 5,0, 3,3 ODER 3.0V, 1280 GEBISSENE (160 X8) SICHERES SERIENrtc- UND NVRAM-AUFSICHTSKRAFT MIT TAMP

Schnelles Detail:

5,0, 3,3 oder 3.0V, Bit 1280 (160 x8) sichere Serien-RTC- und NVRAM-Aufsichtskraft mit Besetzer-Entdeckung


Beschreibung:

Das M41ST87Y/W Serien-TIMEKEEPER®/Controller SRAM ist ein Bit der geringen Energie 1280, statischer CMOS SRAM, das als 160 Bytes durch 8 Bits organisiert wird. Ein eingebauter 32,768 kHz-Oszillator (internes quarzgesteuertes) und 8 Bytes SRAMs (sehen Sie Tabelle 7., Seite 25), sind für die Uhr-/Kalenderfunktion verwendet und sind im Format der binär verschlüsselten Dezimalzahl (BCD) konfiguriert.
Liefern zusätzliche 11 Bytes von RAM Kalibrierung, Status/Steuerung von Warnungs-, Wachhund-, Besetzer- und Rechteckwellefunktionen. 8 Bytes von ROM und schließlich 128 Bytes des Benutzers RAM werden auch zur Verfügung gestellt. Adressen und Daten werden serienmäßig über eine zwei Linie, bidirektionale I2C-Schnittstelle geübertragen. Das eingebaute Adreßregister wird automatisch nach jedem Daten, byte ZU SCHREIBEN erhöht oder ZU LESEN. Das M41ST87Y/W hat einen eingebauten Machtrichtungsstromkreis, der Stromausfälle und automatisch Schalter zur Batterieversorgung ermittelt, wenn ein Stromausfall auftritt. Die Energie, die benötigt werden, um SRAM zu stützen und die Taktoperationen können durch eine kleine Lithium buttoncell Versorgung geliefert werden, wenn ein Stromausfall auftritt.
Die Funktionen, die für den Benutzer verfügbar sind, umfassen eine permanente, Zeitangabe/einen Kalender, Warnungsunterbrechungen, Besetzer-Entdeckung, Zeitüberwachung und programmierbaren Rechteckwelleertrag. Andere Eigenschaften umfassen a Macht-auf Zurückstellen sowie zwei zusätzlichem debounced Input (RSTIN1 und RSTIN2) die ein Ertrag Zurückstellen (RST) auch erzeugen können. Die acht Uhradressenplätze enthalten das Jahrhundert, das Jahr, den Monat, das Datum, den Tag, die Stunde, die Minute, die zweite und die Zehntel/die Hundertstel einer Sekunde in 24 Stunden BCD-Format. Korrekturen für 28, 29 (Schaltjahr), 30 und 31 Tagesmonate werden automatisch gemacht.


Anwendungen:

■5,0, 3,3 ODER SPANNUNG des BETRIEBS3.0v
■SERIELLE SCHNITTSTELLE STÜTZT I2C-BUS (400kHz)
■NVRAM-AUFSICHTSKRAFT FÜR EXTERNAL LPSRAM
■2,5 FUNKTIONIERENder spannung zu des OSZILLATOR-5.5V
■AUTOMATISCH SCHALTER-ÜBER UND SCHALTKREIS ABWÄHLEN
■WAHL DES MACHT-MISSLINGENS WÄHLEN SPANNUNGEN AB
– M41ST87Y:
VCC = 4,75 zu 5.5V;
THS-Stückchen = ‚1": 4.50V ≤ VPFD ≤ 4.75V
VCC = 4,5 zu 5.5V;
THS-Stückchen = ‚0": 4.20V ≤ VPFD ≤ 4.50V
– M41ST87W:
VCC = 3,0 zu 3.6V;
THS-Stückchen = ‚1": 2.8V ≤ VPFD ≤ 3.0V
VCC = 2,7 zu 3.6V;
THS-Stückchen = ‚0": 2.55V ≤ VPFD ≤ 2.70V
■ZWEI UNABHÄNGIGE MACHT-MISSLINGEN-KOMPARATOREN (HINWEIS 1.25V)
■ZÄHLER FÜR TENTHS/HUNDREDTHS VON SEKUNDEN, SEKUNDEN, MINUTEN,
STUNDEN, TAG, DATUM, MONAT, JAHR UND JAHRHUNDERT
■128 BYTES VON UNIVERSELLEM RAM
■PROGRAMMIERBARE WARNUNGS-UND UNTERBRECHUNGS-FUNKTION (GÜLTIG SOGAR WÄHREND DES BATTERIE-AUSHILFSmodus)
■PROGRAMMIERBARE ZEITÜBERWACHUNG
■EINZIGARTIGE ELEKTRONISCHE SERIENNUMMER (8-BYTE)
■FREQUENZAUSGANG 32kHz VERFÜGBAR NACH POWER-ON
■MIKROPROZESSOR POWER-ON STELLTE SICH ZURÜCK
■BATTERIE-NIEDRIGE FLAGGE
■ULTRA-NIEDRIGER BATTERIE-VERSORGUNGS-STROM VON 500nA (ART)


Spezifikationen:
