AT45DB041B-TU - ATMEL CORPORATION - 4-MEGABIT 2.5-VOLT ODER 2.7-VOLT DATAFLASH
Schnelles Detail:
4-megabit 2,5 Volt oder 2,7 Volt DataFlash
Beschreibung:
Das AT45DB041B ist ein kompatibler serielle Schnittstelle SPIs Flash-Speicher, der ideal für eine große Vielfalt der digitalen Stimme, des Bildes, des Programmcodes und der Datenspeicheranwendungen entsprochen wird. Seine 4.325.376 Bits des Gedächtnisses werden als 2048 Seiten von 264 Bytes pro Stück organisiert. Zusätzlich zum Arbeitsspeicher enthält das AT45DB041B auch zwei SRAM-Pufferspeicher von 264 Bytes pro Stück.
Die Puffer erlauben das Empfangen von Daten, während eine Seite im Arbeitsspeicher umprogrammiert wird, sowie das Ablesen oder das Schreiben eines ununterbrochenen Datenstroms. EEPROM-Emulation (Stückchen- oder Byteveränderlichkeit) wird leicht mit einer selbstständigen dreistufigen Lese-ModifyWriteoperation behandelt. Anders als herkömmliche Flash-Speicher, die nach dem Zufall mit Mehradressenlinien und einer Parallelschnittstelle erreicht werden, benutzt das DataFlash eine serielle Schnittstelle SPIs, um seine Daten sequenziell Zugriff. DataFlash stützt SPI-Modus 0 und Modus 3. Die einfache serielle Schnittstelle erleichtert Hardware-Plan, erhöht Systemzuverlässigkeit, setzt zugeschaltete Geräusche herab und verringert Paketgröße und aktive Stiftzählung. Das Gerät wird für Gebrauch in vielen Handels- und industriellen Anwendungen optimiert, wo mit hoher Dichte, niedrige Stiftzählung, Niederspannung, und geringe Energie sind- wesentlich. Das Gerät lässt bei Taktfrequenzen bis 20 MHZ mit einer typischen aktiven gelesenen Stromaufnahme von 4 MA laufen.
Um einfaches Insystem reprogrammability zuzulassen, erfordert das AT45DB041B hohe Eingangsspannungen nicht für die Programmierung. Das Gerät funktioniert von eine einzelne Stromversorgung, 2.5V zu 3.6V oder 2.7V zu 3.6V, für das Programm und Lesevorgänge. Das AT45DB041B wird durch den Signalsteuerung- eines Bausteinsstift (CS) ermöglicht und erreicht über eine threewire Schnittstelle, die dem Serieninput (SI) besteht, Serienertrag (SO) und aus der Serie
Uhr (SCK). Alle Programmierungszyklen sind selbst-zeitgesteuert, vor der Programmierung und kein unterschiedlicher Löschenzyklus wird angefordert.
Anwendungen:
• Einzelnes 2.5V - 3.6V oder 2.7V - Versorgung 3.6V
• Serienzusatzschnittstelle (SPI) kompatibel
• 20 MHZ Max Clock Frequency
• Seiten-Programm-Operation
– Einzelner Zyklus umprogrammieren (Löschen und Programm)
– Arbeitsspeicher 2048 Seiten-(264 Bytes/Seite)
• Stützt Seiten-und Block-Löschen-Operationen
• Zwei 264 Byte SRAM-Pufferspeicher – erlaubt das Empfangen von Daten beim Umprogrammieren der Flash-Speicher-Reihe
• Ununterbrochene Lesemöglichkeit durch gesamte Reihe
– Ideal für den Code, der Anwendungen beschattet
• Ableitung der geringen Energie
– 4 MA aktiver gelesener Strom typisch
– 2 µA CMOS-Bereitschafts-gegenwärtige typische
• Hardware-Daten-Schutz-Eigenschaft
• Input 5.0V-tolerant: SI, SCK-, CS-, ZURÜCKSTELLEN- und WP-Stifte
• Handels- und industrielle Temperaturspannen
• Paket-Wahlen des Grün-(Pb/Halide-free/RoHS konform)
Spezifikationen:
| Datenblätter | AT45DB041B |

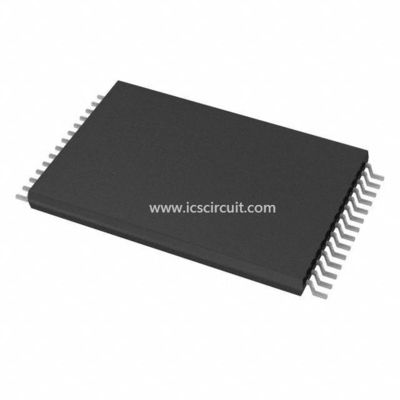

| Produkt-Fotos | 28-TSOP |
| Standardpaket | 234 |
| Kategorie | Integrierte Schaltungen (IC) |
| Familie | Gedächtnis |
| Reihe | - |
| Verpacken | Behälter |
| Format - Gedächtnis | BLITZ |
| Gedächtnis-Art | DataFLASH |
| Speicherkapazität | 4M (2048 Seiten x 264 Bytes) |
| Geschwindigkeit | 20MHz |
| Schnittstelle | SPI-Serie |
| Spannung - Versorgung | 2,7 V | 3,6 V |
| Betriebstemperatur | -40°C | 85°C |
| Paket/Fall | 28-TSSOP (0,465", 11.80mm Breite) |
| Lieferanten-Gerät-Paket | 28-TSOP |
