FLASH-SPEICHER-IC-CHIP AT25F4096W-10SU-2.7 - ATMEL CORPORATION - SERIENSPEICHER 4M SPIs
Schnelles Detail:
SERIENSPEICHER 4M SPIs
Beschreibung:
Das AT25F4096 liefert 4.194.304 Bits des neu programmierbaren serienmäßigFlash-Speichers, der als 524.288 Wörter von 8 Bits pro Stück organisiert wird. Das Gerät wird für Gebrauch in vielen industriellen optimiert und kommerzielle Anwendungen, wo Niederleistungs- und Schwachstromoperation wesentlich sind. Das AT25F4096 ist in einem Paket der Führung EIAJ SOIC der Raumersparnis 8 verfügbar.
Anwendungen:
• Serienzusatzschnittstelle (SPI) kompatibel
• Stützen SPI-Modi 0 (0,0) und 3 (1,1)
– Datenblatt beschreibt Operation des Modus-0
• 20 MHZ-Taktfrequenz
• Byte-Betriebs-und 256 Byte Seitenmodus für Programm-Operationen
• Sektor-Architektur:
– Acht Sektoren mit 64K Bytes jedes (4M)
– 256 Seiten pro Sektor
• Produkt-Identifizierungs-Modus
• Schwachstromoperation
– 2,7 (VCC = 2.7V zu 3.6V)
• Sektor-Schreibschutz
– Schützen Sie 1/8, 1/4, 1/2 oder gesamte Reihe
• Schreibschutz (WP) Pin und Sperrungs-Anweisungen für Hardware und Software-Daten-Schutz schreiben
• Selbst-zeitgesteuerter Programm-Zyklus (30 µs/Byte typisch)
• Selbst-zeitgesteuerter Sektor-Löschen-Zyklus (1 zweiter/Sektor typisch)
• Einzelner umprogrammierender Zyklus (Löschen und Programm) für Status-Register
• Hohe Zuverlässigkeit
– Ausdauer: 10.000 Schreibzyklen typisch
• 8 Führung EIAJ SOIC
Spezifikationen:
| Datenblätter | AT25F4096 |

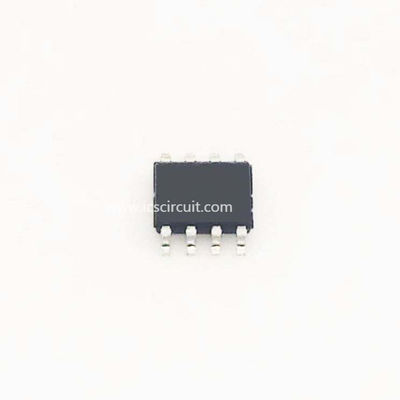

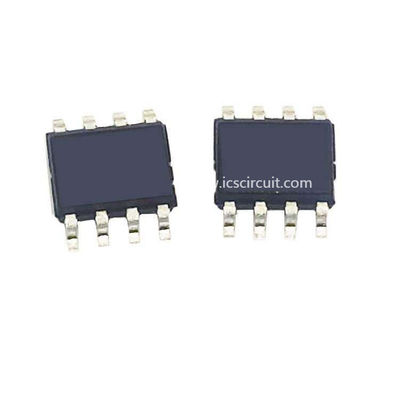

| Produkt-Fotos | 8-SOIC |
| Standardpaket | 94 |
| Kategorie | Integrierte Schaltungen (IC) |
| Familie | Gedächtnis |
| Reihe | - |
| Verpacken | Rohr |
| Format - Gedächtnis | BLITZ |
| Gedächtnis-Art | BLITZ |
| Speicherkapazität | 4M (512K x 8) |
| Geschwindigkeit | 33MHz |
| Schnittstelle | SPI-Serie |
| Spannung - Versorgung | 2,7 V | 3,6 V |
| Betriebstemperatur | -40°C | 85°C |
| Paket/Fall | 8-SOIC (0,154", 3.90mm Breite) |
| Lieferanten-Gerät-Paket | 8-SOIC |
| Katalog-Seite | 1090 (PDF CN081) |
