FLASH-SPEICHER-IC-CHIP X5043PZ - INTERSIL CORPORATION - CPU-AUFSICHTSKRAFT MIT 4K SPI EEPROM
Schnelles Detail:
CPU-Aufsichtskraft mit 4K SPI EEPROM
Beschreibung:
Diese Geräte kombinieren vier populäre Funktionen, Macht-auf zurückgestellter Steuerung, Zeitüberwachung, Versorgungs-Spannungs-Überwachung und Block-Verschluss, Serien-EEPROM-Gedächtnis in einem Paket zu schützen. Diese Kombination senkt Systemkosten, verringert BrettPlatzbedarf und Zunahmezuverlässigkeit.
Das Zutreffen von Macht auf das Gerät aktiviert macht-auf zurückgestelltem Stromkreis, der RESET/RESET aktiv für einen bestimmten Zeitraum hält. Dieses lässt die Stromversorgung und den Oszillator stabilisieren, bevor der Prozessor Code durchführt.
Die Zeitüberwachung stellt einen unabhängigen Schutzmechanismus für Mikroregler zur Verfügung. Wenn der Mikroregler einen Timer innerhalb eines auswählbaren Abstands der Zeit heraus neu starten nicht kann, aktiviert das Gerät das RESET-/RESETsignal. Der Benutzer wählt den Abstand von drei Standardwerten vor. Sobald vorgewählt, ändert der Abstand, nicht sogar nach dem Radfahren der Energie.
Der Entdeckungsschaltkreis des Tiefs VCC des Gerätes schützt das System des Benutzers vor den Niederspannungszuständen und stellt das System wenn Fälle VCC unterhalb des minimalen Punktes der Reise VCC zurück.
RESET/RESET wird bis VCC zurückgeht zum richtigen Ansprechpegel und stabilisiert erklärt. Vier Industriestandard VTRIPthresholds sind verfügbar, jedoch Intersils erlauben einzigartige Stromkreise, dass die Schwelle, um kundenspezifische Bedingungen zu erfüllen umprogrammiert wird oder die Schwelle für die Anwendungen einzustellen, die höhere Präzision erfordern.
Der Gedächtnisteil des Gerätes ist eine CMOS-Serie
EEPROM-Reihe mit Intersils Block-Verschlussschutz. Die Reihe wird innerlich als 512 x 8. organisiert. Das Gerät kennzeichnet ein Serienzusatzprotokoll der schnittstelle (SPI) und der Software, Operation auf einem einfachen 4en-adrig Bus erlaubend.
Das Gerät verwendet Intersils eigene direkte Write™-Zelle und stellt eine minimale Ausdauer von 100.000 Zyklen und ein minimales Datenzurückhalten von 100 Jahren bereit.
Anwendungen:
• Niedrig Behauptung der Entdeckungs-VCC und des Zurückstellens
- Vier zurückgestellte Schwellenstandardspannungen 4.63V, 4.38V, 2.93V, 2.63V
- zurückgestellte Schwellenspannung des Wieder-Programmtiefs VCC unter Verwendung der speziellen Programmierungsreihenfolge.
- Zurückstellensignal gültig bis VCC = 1V
• Auswählbare Time Out-Zeitüberwachung
• Lange Batteriedauer mit Leistungsaufnahme der geringen Energie
- <50>
- <10>
• 4Kbits von EEPROM-1M Write Cycle Endurance
• Sparen Sie kritische Daten mit Block Lock™-Gedächtnis
- Schützen Sie 1/4, 1/2, alle oder keine von EEPROM-Reihe
• Eingebauter unbeabsichtigter Schreibschutz
- Write Klinke ermöglichen
- Schreibschutzstift
• SPI-Schnittstelle - Taktfrequenz 3.3MHz
• Setzen Sie Programmierzeit herab
- Seite 16-byte schreiben Modus
- Zeit des Schreibzyklus 5ms (typisch)
• Verfügbare Pakete
- 8 Ld MSOP, 8 Ld SOIC, 8 Ld PDIP
- 14 Ld TSSOP
• Pb-freies Plus tempern verfügbares (RoHS konform)
Spezifikationen:
| Datenblätter | X5043, X5045 |

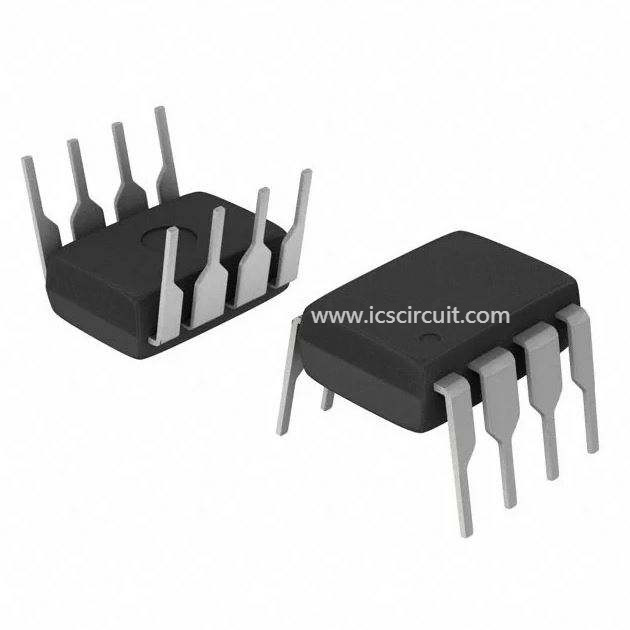

| Produkt-Fotos | 8-DIP |
| Standardpaket | 50 |
| Kategorie | Integrierte Schaltungen (IC) |
| Familie | PMIC - Aufsichtskräfte |
| Reihe | - |
| Verpacken | Rohr |
| Art | Einfaches Zurückstellen/Macht-auf Zurückstellen |
| Zahl von Spg. Kontrollempfänger | 1 |
| Ertrag | Offener Abfluss oder Open-Collector |
| Zurückstellen | Aktives Tief |
| Zurückstellen-Unterbrechung | 100 Frau Minimum |
| Spannung - Schwelle | 4.38V |
| Betriebstemperatur | 0°C | 70°C |
| Befestigung der Art | Durch Loch |
| Paket/Fall | 8-DIP (0,300", 7.62mm) |
| Lieferanten-Gerät-Paket | 8-PDIP |
