Schnelles Detail:

Local bus zum Hallo-Geschwindigkeits-Zusatzprüfer USBs 2,0

Beschreibung:

Local bus des NET2272 PLX-Technologie Peripheriezum prüfer Hallo-Geschwindigkeit USBs 2,0 ist für Anwendungen der geringen Energie und der Hochleistung bestimmt.

Bereitschaft (186mW aktiv, 8.1µW) der NET2272'S-geringer Energie Anforderungen machen Sie es ideal für die Bus-betriebenen oder batteriebetriebenen Anwendungen. Bus-betriebene Geräte USBs werden ein maximales 500mA (entsprechend der USB-Spezifikation) von Betriebsstrom vom PC durch das USB-Kabel zeichnen gelassen. Die NET2272'S-geringe Energie macht diese Anforderung einfach sich zu stützen. Außerdem macht die NET2272 variable Input-/Outputspannung (1.8V zu 5V) es einfach, an andere Komponenten der geringen Energie anzuschließen.

Das NET2272 kennzeichnet die höchsten nachhaltigen Datenübertragungsgeschwindigkeiten auf USB – bis zu 40Mbytes/sec. Ein optionaler aufgeteilter Busmodus lässt simultanen DMA- und CPU-Zugang zum NET2272 zu. In diesem Modus wird der externe DMA-Controller an Bits des Oberleders 8 des Datenbusses angeschlossen, während die lokale CPU an, die unteren 8 Bits des Datenbusses anzuschließen ist. Während DMA-Geschäfte stattfinden, kann die lokale CPU auf jeden möglichen Endpunktpuffer gleichzeitig zugreifen, der nicht das DMA mit einbezieht.

Der dynamische virtuelle Endpunkt Technology™ NET2272 verwirklicht die Höchstzahl von den Endpunkten (30), die durch die USB-Spezifikation erlaubt werden. Diese Eigenschaft stellt die Flexibilität zur Verfügung, damit Anwendungen verschiedene Daten durch verschiedene Endpunkte verlegen, um Servicequalität und Leichtigkeit des Entwurfs zu verbessern.

Anwendungen:

Überblick

- 8/16 local bus des Bits schließt gluelessly an die meisten CPUs, das DSPs und DIE DMA-Controllers an

- Peripheriehafen Hallo-Geschwindigkeit USBs 2,0

- Die Sprengung von DMA-Unterstützung erleichtert Datenübertragungen bei 480 Mbps

- Hohe Bandbreiten-isochrone Unterstützung

- Anforderungen der geringen Energie (186mW) ideal für USB Bus-betrieben

Operation

- Niedrigste Reserveleistung in seiner Klasse (8.1µW)

- Variable Input-/Outputspannung (1.8V zu 5V)

- Bleifreies Verpacken

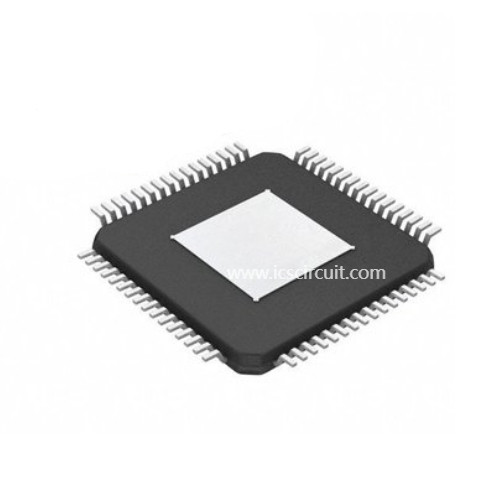

- 10x10mm 64-Pin TQFP Paket

- 6x6mm, 64-Ball BGA Paket

Schnittstelle ƒ Hallo-Geschwindigkeit USBs 2,0

- Zusatzschnittstelle USBs 2,0

- Hallo-Geschwindigkeit USB mit gestützt

Bandbreite von bis zu 40MBytes/sec (bei 480 Mbps-Explosionen)

- Rückwärts kompatibel zu volle Geschwindigkeit USB-Verbindungen

- Verwenden Sie bis 30 unabhängiges USB

Endpunkte unter Verwendung dynamischen virtuellen

Endpunkt-Technologie TM

- Unterstützung für Massen-, isochron und

Unterbrechungs-Endpunkte

- Integriertes PHY
