CMOS 8 biss programmierbaren MCU-Flash-Speicher mit 16 Bytes /32/64K

Schnelles Detail:

8-Bit-Mikroregler mit 16/32/64 k-Byte-In-System-programmierbarem Blitz

Beschreibung:

Das ATmega164P/324P/644P ist ein Niederleistungs-CMOS, den der 8-Bit-Mikroregler, der auf dem AVR basierte, RISC-Architektur erhöhte. Durch die Durchführung von starken Anweisungen in einem einzelnen Taktzyklus,

ATmega164P/324P/644P erzielt die Durchsätze, die 1 MIPSS pro MHZ sich nähern, dem Systemprogrammierer erlaubend, Leistungsaufnahme gegen Verarbeitungsgeschwindigkeit zu optimieren.

Das ATmega164P/324P/644P liefert die folgenden Eigenschaften: 16/32/64 k-Bytes des In-System-programmierbaren Blitzes mit Lesen-Während-schreiben Fähigkeiten, 512B/1K/2K Bytes EEPROM, 1/2/4K

Bytes SRAM, 32 universelle Input-/Outputlinien, 32 universelle Arbeitsregister, Realzeitzähler (RTC), drei flexibler Timer/Zähler mit vergleichen Modi und PWM, 2 USARTs, eine byteorientierte 2-drahtige serielle Schnittstelle, 8-Kanal-, 10 Bit ADC mit optionaler differenzialer Eingangsstufe

mit programmierbarem Gewinn prüfen programmierbare Zeitüberwachung mit internem Oszillator, eine serielle Schnittstelle SPIs, die konforme JTAG Testschnittstelle IEEEstd. 1149,1, auch benutzt für das Zugreifen auf den Auf-Chip System und Programmierung und sechs Energieeinsparungsmodi der Software auswählbare aus. Der Ruhezustand stoppt die CPU, beim Erlauben SRAMs, des Timers/der Zähler, SPI-Hafen und unterbricht System, um zu arbeiten fortzufahren. Der Abschaltungsmodus speichert, den Registerinhalt aber friert den Oszillator ein und sperrt alle weiteren Chipfunktionen bis das folgende Unterbrechung oder Hardware-Zurückstellen. Im Powersavemodus fährt der asynchrone Timer fort zu laufen und erlaubt dem Benutzer, eine Timer-Basis beizubehalten, während der Rest des Gerätes schläft. Der ADC-Schalldämpfungsmodus stoppt die CPU und alle Input-/Outputmodule ausgenommen asynchronen Timer und ADC, um zugeschaltete Geräusche während ADC-Umwandlungen herabzusetzen. In der Bereitschaftsbetriebsart läuft der Kristall-/Resonator-Oszillator, während der Rest des Gerätes schläft. Dieses erlaubt den sehr schnellen Start, der mit Leistungsaufnahme der geringen Energie kombiniert wird. In ausgedehnter Bereitschaftsbetriebsart fahren der Hauptoszillator und der asynchrone Timer fort zu laufen.

Das Gerät wird unter Verwendung Atmels Permanentspeichertechnologie der mit hoher Dichte hergestellt. Der Onchip ISP-Blitz lässt das Programmgedächtnis umprogrammiertes Insystem durch eine serielle Schnittstelle SPIs, durch einen herkömmlichen Permanentspeicherprogrammierer oder durch ein Auf-Chip Stiefelprogramm sein, das auf dem AVR-Kern läuft. Das Stiefelprogramm kann jede mögliche Schnittstelle benutzen, um das Anwendungsprogramm im Anwendung Flash-Speicher herunterzuladen. Software im grellen Abschnitt des Stiefels fährt fort zu laufen, während der grelle Abschnitt der Anwendung aktualisiert wird, die wahre Lieferung Lesen-Während-schreiben Operation. Indem er eine 8-Bit-RISC-CPU mit In-System-Selbst-programmierbarem Blitz auf einem monolithischen Chip kombiniert, ist das Atmel ATmega164P/324P/644P ein leistungsfähiger Mikroregler, der eine in hohem Grade flexible und kosteneffektive Lösung zu vielen eingebetteten Steueranwendungen zur Verfügung stellt.

Das ATmega164P/324P/644P AVR wird mit einer vollen Reihe von Programm- und Systementwicklungswerkzeugen einschließlich gestützt: C-Compiler, Makroversammlungsteilnehmer, Programmdebugger/Simulatoren, schaltungsintern

Nacheiferer und Bewertungsausrüstungen.

Anwendungen:

• Leistungsstarker, Niederleistungs-AVR®-8-Bit-Mikroregler

• Moderne RISC-Architektur

– 131 starke Anweisungen – die meiste Einzel-Uhr Zyklus-Durchführung

– 32 x 8 universelle Arbeitsregister

– Völlig statische Operation

– Bis 20 MIPSS Durchsatz bei 20 MHZ

– Multiplikator Zyklus des Auf-Chips 2

• Permanente Programm-und Daten-Gedächtnisse

– 16/32/64 k-Bytes des In-System-Selbst-programmierbaren Blitzes

Ausdauer: 10.000 schreiben Sie/Löschen-Zyklen

– Optionaler Stiefel-Schlüsseltrupp mit unabhängigen Verschluss-Stückchen

In-System, das durch Auf-Chip Stiefel-Programm programmiert

Wahr Lesen-Während-schreiben Sie Operation

– 512B/1K/2K Bytes EEPROM

Ausdauer: 100.000 schreiben Sie/Löschen-Zyklen

– 1/2/4K Bytes internes SRAM

– Programmierungsverschluß für Software-Sicherheit

• Schnittstelle JTAG (IEEEstd. 1149,1 konform)

– Grenze-Scan Fähigkeiten entsprechend dem JTAG-Standard

– Umfangreicher Auf-Chip Unterstützung ausprüfen

– Programmierung des Blitzes, des EEPROM, der Sicherungen und der Verschluss-Stückchen durch die JTAG-Schnittstelle

• Zusatzeigenschaften

– Zwei 8-Bit-Timer/widerspricht mit unterschiedlichem Prescalers und vergleicht Modi

– Ein 16-Bit-Timer/Zähler mit unterschiedlichem Prescaler, vergleichen Modus und Gefangennahmen-Modus

– Realzeitzähler mit unterschiedlichem Oszillator

– Sechs PWM-Kanäle

– 8-Kanal-, 10 bissen ADC

Differenzialer Modus mit auswählbarem Gewinn an 1x, an 10x oder an 200x

– Byteorientierte serielle Zweidrahtschnittstelle

– Zwei programmierbare Serien-USART

– Master/Slave-serielle Schnittstelle SPIs

– Programmierbare Zeitüberwachung mit unterschiedlichem Auf-Chip Oszillator

– Auf-Chip analoger Komparator

– Unterbrechen Sie und Weck- auf Pin Change

• Spezielle Mikroregler-Eigenschaften

– Macht-auf Zurückstellen und programmierbarer Spannungsabfall-Entdeckung

– Interner kalibrierter RC-Oszillator

– Externe und interne Unterbrechungs-Quellen

– Sechs Schlaf-Modi: Untätig, ADC-Schalldämpfung, Macht-Abwehr, Abschaltung, Bereitschaft

und verlängerte Bereitschaft

• Input/Output und Pakete

– 32 programmierbare Input-/Outputlinien

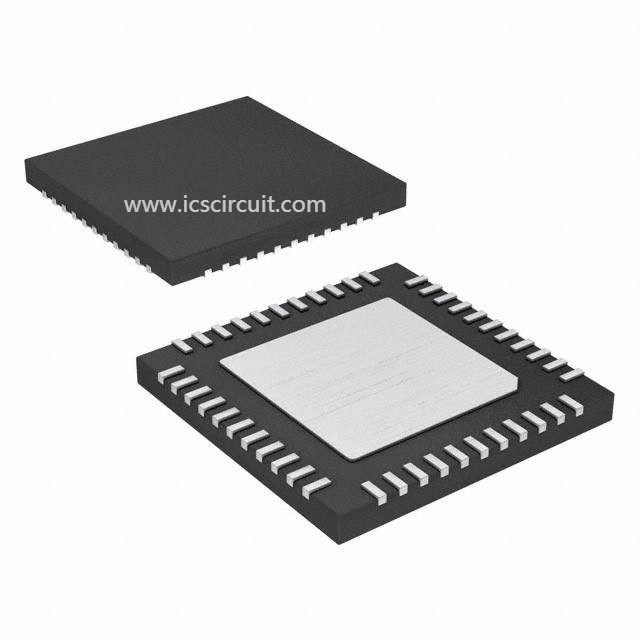

– 40-Stift PDIP, 44 Führung TQFP und 44 Auflage QFN/MLF

• Funktionierenspannungen

– 1,8 - 5.5V für ATmega164P/324P/644PV

– 2,7 - 5.5V für ATmega164P/324P/644P

• Geschwindigkeits-Grade

– ATmega164P/324P/644PV: 0 - 4MHz @ 1,8 - 5.5V, 0 - 10MHz @ 2,7 - 5.5V

– ATmega164P/324P/644P: 0 - 10MHz @ 2,7 - 5.5V, 0 - 20MHz @ 4,5 - 5.5V

•Leistungsaufnahme bei 1 MHZ, 1.8V, 25°C für ATmega164P/324P/644P

– Aktiv: ΜA 338/398/TBD

– Abschaltungs-Modus: 0,035 /0.027/TBD-µA

• Stromsparmodus: 0,5 /0.5/TBD-µA (einschließlich 32 kHz RTC)
