ATMEGA164P-20AU - ATMEL CORPORATION - 8-Bit-MIKROREGLER MIT 16/32/64 PROGRAMMIERBAREM BLITZ k-BYTE-IN-SYSTEM
| Glanzpunkt: |
Mikroreglermodule,Mikrochipmikroregler |
||
|---|---|---|---|
Schnelles Detail:
8-Bit-Mikroregler mit 16/32/64 k-Byte-In-System-programmierbarem Blitz
Beschreibung:
Das ATmega164P/324P/644P ist ein Niederleistungs-CMOS, den der 8-Bit-Mikroregler, der auf dem AVR basierte, RISC-Architektur erhöhte. Indem es starke Anweisungen in einem einzelnen Taktzyklus durchführt, erzielt das ATmega164P/324P/644P die Durchsätze, die 1 MIPSS pro MHZ sich nähern, dem Systemprogrammierer erlaubend, Leistungsaufnahme gegen Verarbeitungsgeschwindigkeit zu optimieren.
Anwendungen:
• Leistungsstarker, Niederleistungs-AVR®-8-Bit-Mikroregler
• Moderne RISC-Architektur
– 131 starke Anweisungen – die meiste Einzel-Uhr Zyklus-Durchführung
– 32 x 8 universelle Arbeitsregister
– Völlig statische Operation
– Bis 20 MIPSS Durchsatz bei 20 MHZ
– Multiplikator Zyklus des Auf-Chips 2
• Permanente Programm-und Daten-Gedächtnisse
– 16/32/64 k-Bytes des In-System-Selbst-programmierbaren Blitzes
Ausdauer: 10.000 schreiben Sie/Löschen-Zyklen
– Optionaler Stiefel-Schlüsseltrupp mit unabhängigen Verschluss-Stückchen
In-System, das durch Auf-Chip Stiefel-Programm programmiert
Wahr Lesen-Während-schreiben Sie Operation
– 512B/1K/2K Bytes EEPROM
Ausdauer: 100.000 schreiben Sie/Löschen-Zyklen
– 1/2/4K Bytes internes SRAM
– Programmierungsverschluß für Software-Sicherheit
• Schnittstelle JTAG (IEEEstd. 1149,1 konform)
– Grenze-Scan Fähigkeiten entsprechend dem JTAG-Standard
– Umfangreicher Auf-Chip Unterstützung ausprüfen
– Programmierung des Blitzes, des EEPROM, der Sicherungen und der Verschluss-Stückchen durch die JTAG-Schnittstelle
• Zusatzeigenschaften
– Zwei 8-Bit-Timer/widerspricht mit unterschiedlichem Prescalers und vergleicht Modi
– Ein 16-Bit-Timer/Zähler mit unterschiedlichem Prescaler, vergleichen Modus und Gefangennahmen-Modus
– Realzeitzähler mit unterschiedlichem Oszillator
– Sechs PWM-Kanäle
– 8-Kanal-, 10 bissen ADC
Differenzialer Modus mit auswählbarem Gewinn an 1x, an 10x oder an 200x
– Byteorientierte serielle Zweidrahtschnittstelle
– Zwei programmierbare Serien-USART
– Master/Slave-serielle Schnittstelle SPIs
– Programmierbare Zeitüberwachung mit unterschiedlichem Auf-Chip Oszillator
– Auf-Chip analoger Komparator
– Unterbrechen Sie und Weck- auf Pin Change
• Spezielle Mikroregler-Eigenschaften
– Macht-auf Zurückstellen und programmierbarer Spannungsabfall-Entdeckung
– Interner kalibrierter RC-Oszillator
– Externe und interne Unterbrechungs-Quellen
– Sechs Schlaf-Modi: Untätige, ADC-Schalldämpfung, Macht-Abwehr, Abschaltung, Bereitschaft und ausgedehnte Bereitschaft
• Input/Output und Pakete
– 32 programmierbare Input-/Outputlinien
– 40-Stift PDIP, 44 Führung TQFP und 44 Auflage QFN/MLF
• Funktionierenspannungen
– 1,8 - 5.5V für ATmega164P/324P/644PV
– 2,7 - 5.5V für ATmega164P/324P/644P
• Geschwindigkeits-Grade
– ATmega164P/324P/644PV: 0 - 4MHz @ 1,8 - 5.5V, 0 - 10MHz @ 2,7 - 5.5V
– ATmega164P/324P/644P: 0 - 10MHz @ 2,7 - 5.5V, 0 - 20MHz @ 4,5 - 5.5V
• Leistungsaufnahme bei 1 MHZ, 1.8V, 25°C für ATmega164P/324P/644P
– Aktiv: ΜA 338/398/TBD
– Abschaltungs-Modus: 0,035 /0.027/TBD-µA
– Stromsparmodus: 0,5 /0.5/TBD-µA (einschließlich 32 kHz RTC)
Spezifikationen:
| Datenblätter | ATMEGA164,324,644 (P, V) Datenblatt ATMEGA164,324,644 (P, V) Zusammenfassung |

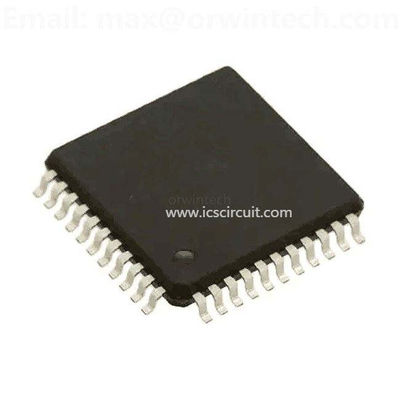

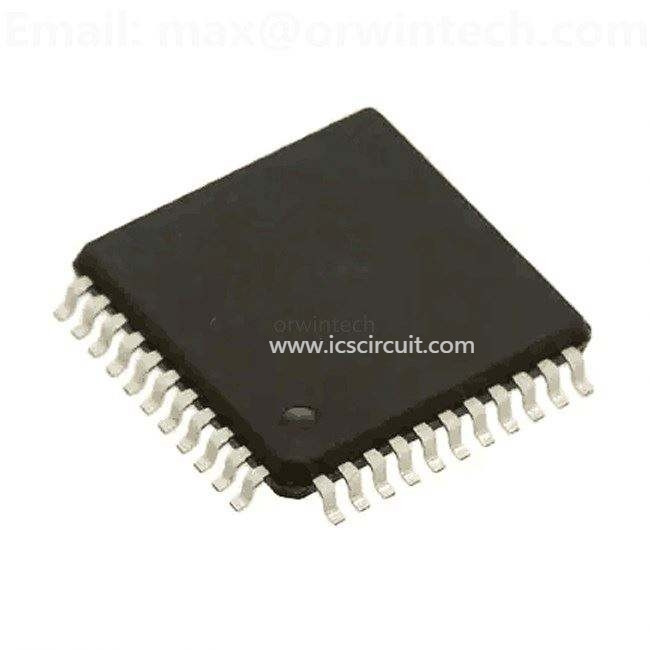

| Produkt-Fotos | 44-TQFP |
| Produktschulungs-Module | picoPower™ Technologie MCU-Produktserie Einführung megaAVR Einleitung |
| PCN Verpacken | MSL3 zu MSL1 05/Apr/2013 |
| Standardpaket | 160 |
| Kategorie | Integrierte Schaltungen (IC) |
| Familie | Eingebettet - Mikroregler |
| Reihe | AVR® ATmega |
| Verpacken | Behälter |
| Kern-Prozessor | AVR |
| Speicherkapazität | 8-Bit |
| Geschwindigkeit | 20MHz |
| Zusammenhang | I-² C, SPI, UART/USART |
| Peripherie | Spannungsabfall ermitteln,/Zurückstellen, POR, PWM, WDT |
| Zahl von I /O | 32 |
| Programm-Speicherkapazität | 16KB (8K x 16) |
| Programm-Gedächtnis-Art | BLITZ |
| EEPROM-Größe | 512 x 8 |
| RAM Size | 1K x 8 |
| Spannung - Versorgung (Vcc/Vdd) | 2,7 V | 5,5 V |
| Umsetzer | A/D 8x10b |
| Oszillator-Art | Intern |
| Betriebstemperatur | -40°C | 85°C |
| Paket/Fall | 44-TQFP |
| Katalog-Seite | 585 (PDF CN081) |
| Für Gebrauch mit | ATSTK600-RC31-ND - KARTE DER WEGEWAHL-STK600 AVR ATSTK600-TQFP44-ND - STK600 SOCKET/ADAPTER 44-TQFP ATSTK600-ND - ENTWICKLER-AUSRÜSTUNG FÜR AVR/AVR32 ATAVRISP2-ND - PROGRAMMIERER AVR IM SYSTEM |
| Andere Namen | ATMEGA164P20AU |
