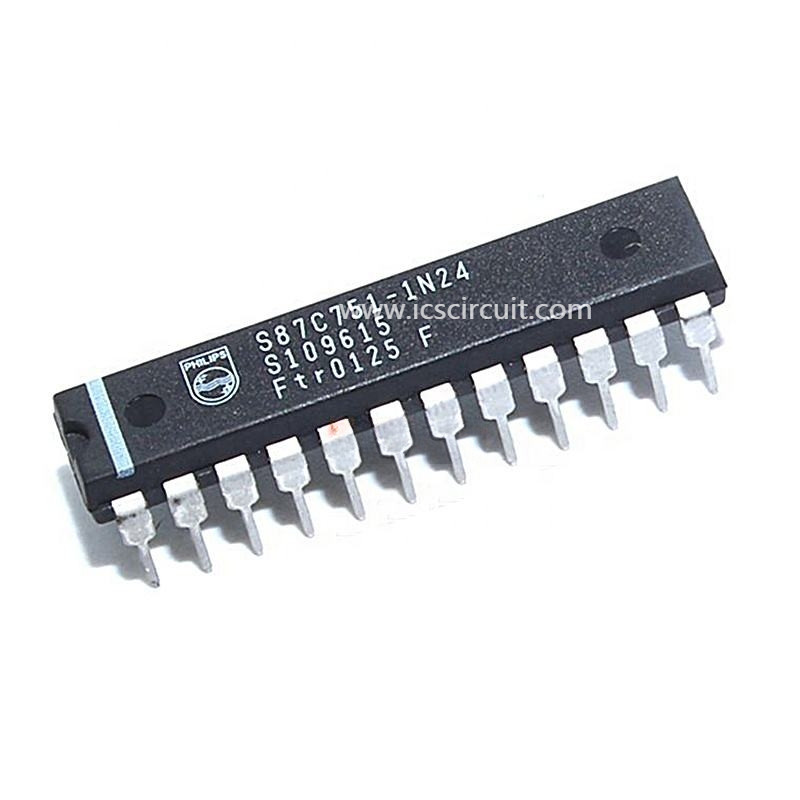

12MHz MCU Bit 2K/64 OTP/ROM der Mikroregler-Einheits-I2C S87C751 80C51 8

Schnelles Detail:

8-Bit-Familie 2K/64 OTP/ROM, I2C, niedrige Stiftzählung des Mikroreglers 80C51

Beschreibung:

Das 83C751/87C751 bietet die Vorteile der Architektur 80C51 in einem Päckchen und zu niedrigem Preis an.

Der Mikroregler 8XC751 wird mit CMOS-Technologie mit hoher Dichte fabriziert. Epitaxial- Substrat setzt CMOS-Sperrungsempfindlichkeit herab.

Das 8XC751 enthält ein 2k × 8 ROM (83C751) EPROM (87C751), a

64 × 8 RAM, 19 Input-/Outputlinien, ein 16-Bit-Selbst-umladenzähler/Timer, eine Fünfquelle, waagerecht ausgerichtete Unterbrechungsstruktur der Örtlich festgelegtpriorität, eine bidirektionale inter-integrierte Serienbusschnittstelle des Stromkreises (I2C) und ein Aufchiposzillator.

Die inter-integrierte Busbordeigenschnittstelle des Stromkreises (I2C) erlaubt

8XC751, zum als Vorlagen- oder Sklavengerät im Netz kleinen Bereichs I2C zu funktionieren. Diese Fähigkeit erleichtert Input-/Output und RAM-Expansion, Zugang zu EEPROM, Prozessor-zuprozessorkommunikation und leistungsfähige Schnittstelle zu einer großen Vielfalt von engagierten I2C-Peripherie.

Anwendungen:

• 80C51 basierte Architektur

• Inter-integrierte Serienbusschnittstelle des Stromkreises (I2C)

• Päckchengrößen

– 24 Stift-BAD (300 Mil „dünnes BAD ")

– 24 Stift kleines Entwurfs-Paket schrumpfen

– 28 Stift PLCC

• 87C751 verfügbar in den einmaligen programmierbaren Plastikpaketen

• Breiter OszillatorFrequenzbereich

• Leistungsaufnahme der geringen Energie:

– Normalbetrieb: kleiner als 11mA @ 5V, 12MHz

– Ruhezustand

– Abschaltungsmodus

• 2k × 8 ROM (83C751)

2k × 8 EPROM (87C751)

• 64 × 8 RAM

• 16-Bit-reloadable Selbstzähler/Timer

• Timer der festen Rate

• Boolescher Prozessor

• CMOS und TTL kompatibel

• Gut angepasst für Logikersatz, Verbraucher und industrielle Anwendungen

• LED-Antriebsertrag
