SMD-Energie-Management bricht IC-Abwärtsprüfer Antrieb 6V TPS62290DRVT ab

Eigenschaften für das TPS62290

• Hohe Leistungsfähigkeit - bis 96%
• Ausgangsstrom bis 1000 MA
• VIn der Strecke von 2,3 V bis 6.0V für Li-Ionbatterien mit ausgedehntem Spannungsbereich
• Festfrequenzoperation 2.25-MHz
• Stromsparmodus an den hellen Lasts-Strom
• Ausgangsspannungs-Genauigkeit in PWM-Modus ±1.5%
• Örtlich festgelegte Ausgangsspannungs-Wahlen
• Typischer Ruhestrom 15-µA
• Arbeitszyklus 100% für niedrigsten Austritt
• Spannung, die an den hellen Lasten in Position bringt

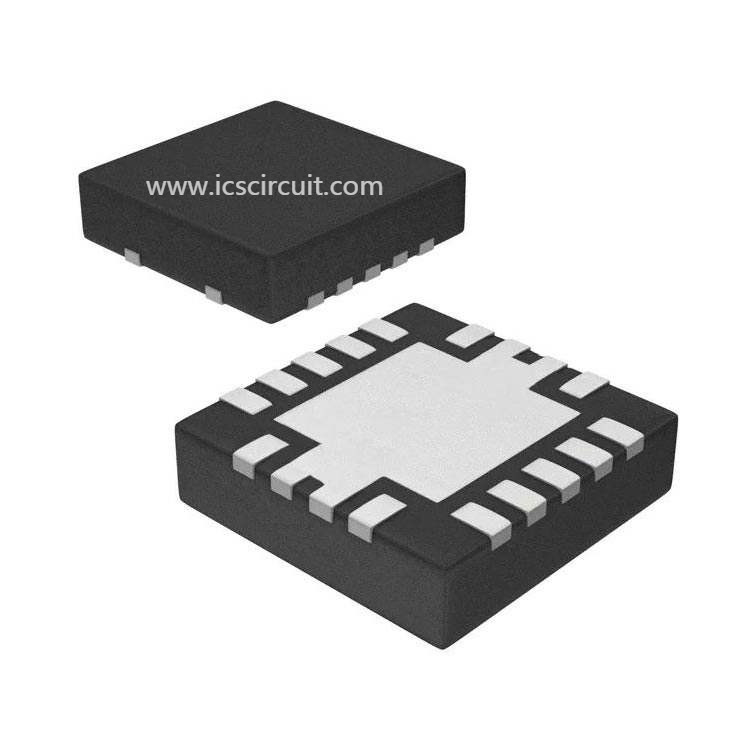

• Verfügbar in einem 2 Millimeter-× 2 Millimeter × Paket 0,8 Millimeters WSON (6) (DRV)

Beschreibung für das TPS62290

Die TPS6229x-Geräte sind in hohem Grade leistungsfähige synchrone Abwärts-DC/DC convertersoptimized für batteriebetriebene tragbare Anwendungen. Sie stellen bis 1000-mA Ausgangsstrom froma zur einzelnen Li-Ionenzelle zur Verfügung.

Mit einem Eingangsspannungsbereich von 2,3 V bis 6,0 V, stützen die Geräte Batterien withextended Spannungsbereich und sind ideal, tragbare Anwendungen wie Handys und otherportable Ausrüstung anzutreiben.

Die TPS6229x-Geräte funktionieren an 2.25-MHz regelten Schaltfrequenz und eintragen Energie savemode Operation an den hellen Lastsstrom, um hohe Leistungsfähigkeit über dem gesamten Last currentrange beizubehalten.

Der Stromsparmodus wird für niedrige Ausgangsspannungskräuselung optimiert. Für niedrige noiseapplications können die Geräte in den Festfrequenzmodus der Pulsbreitenmodulation gezwungen werden (PWM), der das MODUS-Stifthoch bypulling ist. Im Abschaltungsmodus wird die Stromaufnahme auf weniger µA than1 verringert. Die TPS6229x-Geräte den Gebrauch der kleinen Induktoren und der Kondensatoren erlauben, eine smallsolution Größe zu erzielen.

Die TPS6229x-Geräte funktionieren über einer FreifeldTemperaturspanne – 40°C zu 85°C. Thedevices sind in einem 2 Millimeter-× 2 Paket Stiftes WSON Millimeters 6 (DRV) verfügbar.
