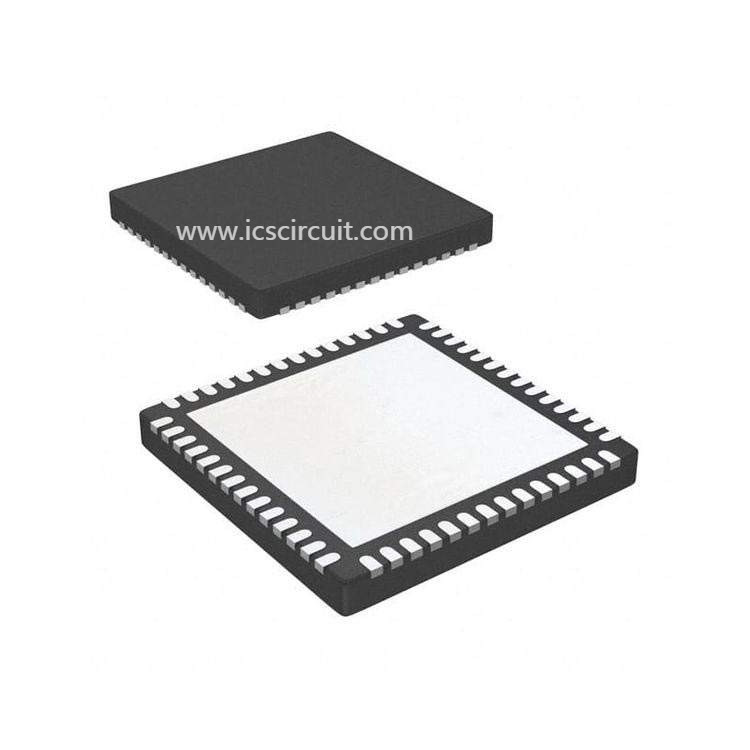

Epistar-Anzeige führte hellen Fahrer Circuit, das 3V TI TLC5954RTQT eingab

Eigenschaften für das TLC5954

• 48 Konstant-gegenwärtige Wannen-Ausgabekanäle mit AN/AUS-Steuerung
• Gegenwärtige Fähigkeit:
  • 34,9 MA für 32 Kanäle
  • 24,4 MA 16Channels
• Kein externer Widerstand für gegenwärtige Einstellung
• Maximale Stromregelung (Lux): 3 Bits (8 Schritte)
• Globale Helligkeitsregelung (weil) für jede Farbgruppe: 7 Bits (128 Schritte), drei Gruppen
• LED-Stromversorgungs-Spannung: Bis 10 V
• VCC = 3,0 V bis 3,6 V
• Konstant-gegenwärtige Genauigkeit:
  • Kanal-zu-Kanal = ±1% (Art), ±3% (maximal)
  • Gerät-zu-Gerät = ±2% (Art), ±4% (maximal)
• Datentransferrate: 30 MHZ
• LEERE Impuls-Dauer: 40 ns (Minute)
• Offene Entdeckung LED (LOD)
• LED-Kurzschluss-Entdeckung

• Stromsparmodus (PSM): 7-µA Verbrauch, Hochgeschwindigkeitswiederaufnahme
• Undervoltage-Aussperrung stellt Nichterfüllungs-Daten ein
• Das verzögerte Schalten setzt Einschaltstrom herab
• Betriebstemperatur: – 40°C zu +85°C

Beschreibung für das TLC5954

Das TLC5954 ist ein 48 Kanal, konstant-gegenwärtiger Fahrer der Wanne LED. Jeder Kanal kann AN/AUS gedreht werden, indem man Daten zu einem internen Register schreibt. Die Ausgabekanäle (OUTX) werden in drei Gruppen von 16 Kanälen gruppiert. Jede Primärgruppe (R, G und B) hat eine globale Funktion der Helligkeitsregelung mit 128 Schritten (weil). Der maximale gegenwärtige Wert aller 48 Kanäle kann mit einer maximalen Funktion der Stromregelung mit 8 Schritten eingestellt werden (Lux). Das Gerät hat zwei Fehlerflaggen: Offene Entdeckung LED (LOD) und LED-Kurzschlussentdeckung. Die Fehlerflaggen können über eine Serienschnittstelle gelesen werden. Das Gerät hat auch einen Stromsparmodus, der die totalstromaufnahme auf µA 7 (Art) einstellt wenn alle Ertrag aus sind.
