Fahrer-IC Bipolars E-L6219DS013TR des Schrittmotor-750ma integrierte Schaltung

IC-Stepperchip Lokführer L6219DS013TR zweipoliger im Paket SOIC24

Eigenschaften
Fähig, beide Wicklungen des zweipoligen Schrittmotors zu fahren
Ausgangsstrom bis 750 MA jede Wicklung
Breiter Spannungsbereich: 10 V bis 46 V
Halb-Schritt, Vollschritt und microstepping Modus
Eingebaute Schutzdioden
Interne PWM-Stromregelung
Niedrige Ertragsättigungsspannung
Entworfen für nicht stabilisierte Bewegungsversorgungsspannung
Interne thermische Abschaltung

Beschreibung
Das L6219 ist die zweipoligen monolithischen integrierten Schaltungen, die beide steuern und fahren sollen Wickeln eines zweipoligen Schrittmotors oder steuert bidirektional zwei DC-Motoren. Die L6219 mit einigen externen Komponenten bilden eine vollständige Kontrolle und einen Antriebsstromkreis für LS-TTL oder kontrolliertes Schrittmotorsystem des Mikroprozessors. Die Leistungsstufe ist eine Doppelvollbrücke, die zur Stützung von 46V und zur Einbeziehung von vier Dioden für gegenwärtigen Umlauf fähig ist.
Ein Querleitungsschutz wird geboten, um simultane Querleitung während der Schaltstromrichtung zu vermeiden. Eine interne Impuls-Breitemodulation (PWM) steuert den Ausgangsstrom zu 750 MA mit dem Höchststart, der bis zu 1 A.-breiter Palette Stromregelung von 750 MA gegenwärtig ist (jede Brücke) wird die Erlaubnis gehabt mittels zwei Logikinput und einer externen Referenzspannung. Ein Phaseninput zu jeder Brücke bestimmt die Stromrichtung der Last. Ein Wärmeschutzschaltkreis sperrt die Ertrag, wenn die Chiptemperatur sichere funktionierende Grenzen übersteigt.

Hersteller	STMicroelectronics
Reihe	-

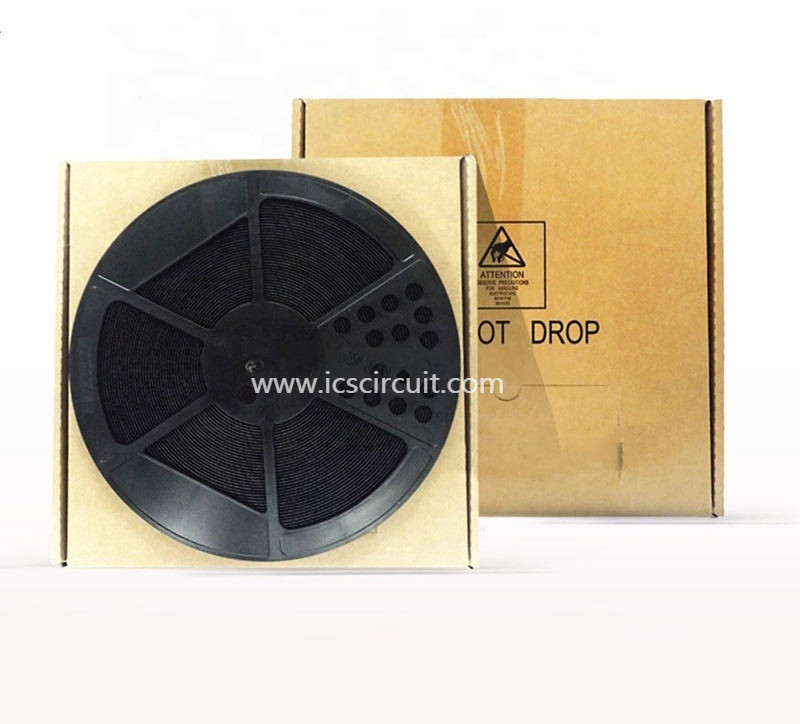

Verpacken	Band u. Spule (TR)
Teil-Status	Aktiv
Bewegungsart - Stepper	Zweipolig
Bewegungsart - Wechselstrom, DC	Gebürstetes DC
Funktion	Fahrer - völlig integriert, Steuerung und Leistungsstufe
Ausgangskonfiguration	Halbbrücke (4)
Schnittstelle	Parallel
Technologie	-
Schritt-Entschließung	1, 1/2
Anwendungen	Universeller Zweck
Gegenwärtig - Ertrag	750mA
Spannung - Versorgung	4,75 V | 5,25 V
Spannung - Last	10 V | 46 V
Betriebstemperatur	-20°C | 150°C (TJ)
Befestigung der Art	Oberflächenberg

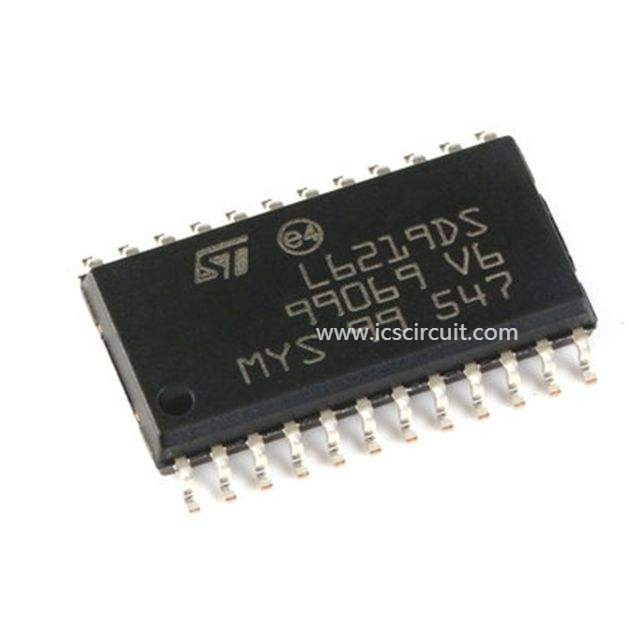

Paket/Fall	24-SOIC (0,295", 7.50mm Breite)
Lieferanten-Gerät-Paket	24-SO
