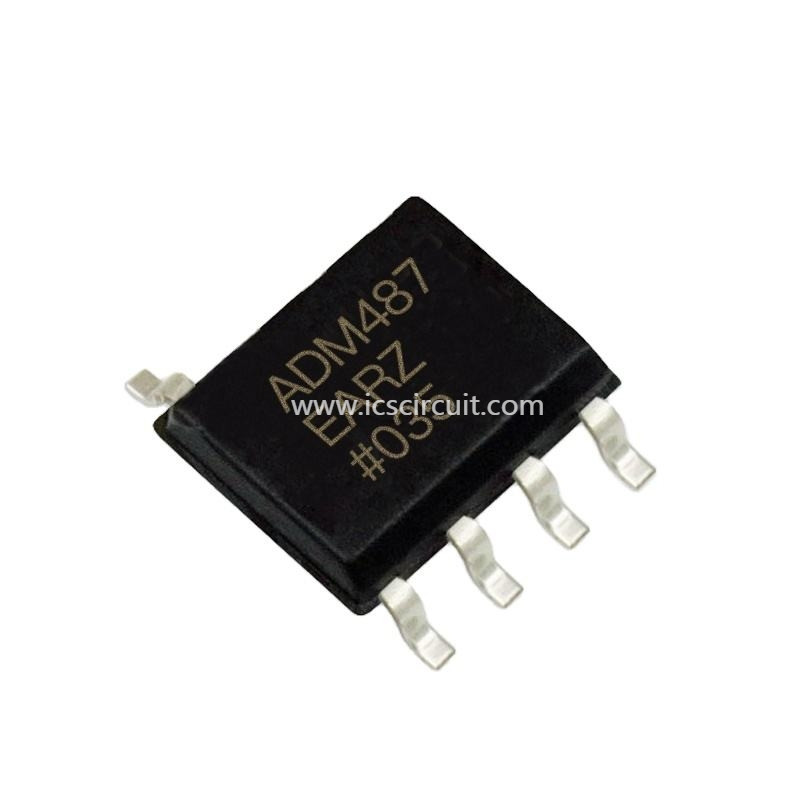

Stromkreis Chip Rs-Transceiver-485/Rs422 integrierte ADM487EARZ-REEL7

Der integrierten Schaltung ADM487EARZ-REEL7 Transceiver halbes RS422, RS485 8-SOIC IC-Chip-1/1

Hersteller	Analog Devices Inc.
Reihe	-
Verpacken	Band u. Spule (TR)
Teil-Status	Aktiv
Art	Transceiver
Protokoll	RS422, RS485
Zahl von Fahrern/von Empfängern	1/1
Duplex	Hälfte
Empfänger-Hysterese	70mV
Datenrate	250kbps
Spannung - Versorgung	4,75 V | 5,25 V
Betriebstemperatur	-40°C | 85°C
Befestigung der Art	Oberflächenberg
Paket/Fall	8-SOIC (0,154", 3.90mm Breite)
Lieferanten-Gerät-Paket	8-SOIC
Niedrige Teilnummer	ADM487E

EIGENSCHAFTEN
Konformer ESD Schutz TIA/EIA RS-485/RS-422 auf Datenraten Modell menschlichen Körpers des Input-/Outputrs-485 Stift ±15 KV (HBM) ADM487E: 250 Kbps ADM485E/ADM1487E: 2,5 verringerte Halbduplexanstiegsgeschwindigkeiten Mbps für niedrige EMS-Gleichtaktinputstrecke: −7 V bis +12 v-Thermalabschaltungs- und Führungssoic Pakete ADM487EW der Kurzschlusssicherung 8 qualifizierten für Automobilanwendungen

ANWENDUNGEN
Telekommunikations-Sicherheitssystem-Instrumentierung Steuer der Energie-/Macht Meßbeleuchtungssysteme industrielle


Die ADM485E/ADM487E/ADM1487E sind 5 V, Datentransceivers der geringen Energie mit Schutz ±15 KV ESD, der für Halbduplexkommunikation auf Mehrpunktbusfernleitungen passend ist. Sie sind für ausgeglichene Datenübertragung bestimmt und einwilligen mit Telekommunikations-Industrie-Vereinigungs-/Elektronik-Industrie-Vereinigungs(TIA/EIA) Standards RS-485 und RS-422. Die ADM487E und die ADM1487E haben eine 1/4 Einheitslasts-Empfängereingangsimpedanz, die bis 128 Transceivers auf einem Bus erlaubt, während das ADM485E bis 32 Transceivers auf einem Bus erlaubt. Weil nur ein Fahrer jederzeit ermöglicht wird, wird der Ertrag eines behinderten oder Abschaltungsfahrers drei-angegeben, um den, Bus zu überbelasten zu vermeiden.

Die Fahrerertrag sind die Anstiegsgeschwindigkeit, die begrenzt ist, um EMS- und Datenfehler zu verringern, die durch Reflexionen von unsachgemäß beendeten Bussen verursacht werden. Übermäßige Verlustleistung verursachte mit dem Bus Streit, oder das Ertragkurzschluß wird mit einem thermischen Abschaltstromkreis verhindert. Die Teile werden völlig über den industriellen Temperaturspannen spezifiziert und sind in 8 Paketen der Führung SOIC verfügbar.
