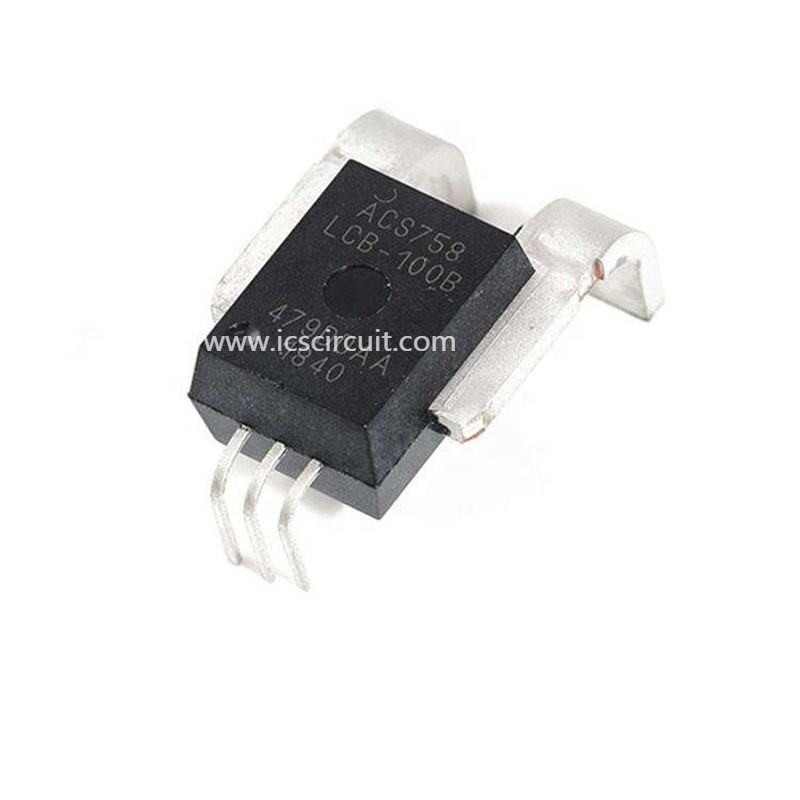

gegenwärtige Halle ACS758LCB-100B-PFF-T Sensors IC Chips 100A des Prüfer-120kHz

ACS758LCB-100B-PFF-T 100A Art SENSOR-GEGENWÄRTIGE HALL-IC Chips AC/DC

Eigenschaften und Nutzen

▪Industrie-führende Geräuschleistung durch eigene Verstärker- und FilterEntwurfstechniken

▪Integriertes Schild verringert groß kapazitive Kopplung vom gegenwärtigen Leiter, um zu sterben wegen hoher dV-/dtsignale und verhindert Offsetantrieb in den hoch-seitigen, Hochspannungsanwendungen

▪Gesamtleistungsfehlerverbesserung durch Gewinn- und Ausgleichordnung über Temperatur

▪Päckchengröße, mit einfacher Befestigungsfähigkeit

▪Monolithischer Hall-IC für hohe Zuverlässigkeit

▪Ultra-niedriger Leistungsabfall: 100 μΩ interner Leiterwiderstand

▪Galvanische Isolierung erlaubt Gebrauch in der wirtschaftlichen, hoch-seitigen gegenwärtigen Abfragung in den Starkstromanlagen

▪3,0 bis 5,5 V, einzelne Versorgungsoperation

▪typische Bandbreite von 120 kHz

▪3 μs Anstiegszeit in Erwiderung auf Schritteingangsstrom

▪Ausgangsspannung proportional zu Wechselstrom- oder DC-Strom

▪Fabrik-getrimmt für Genauigkeit

▪Extrem Stallertrag-Offsetspannung

▪Fast null magnetische Hysterese

Beschreibung

Die Familie Allegro® ACS758 des gegenwärtigen Sensors IC stellt die wirtschaftlichen und genauen Lösungen für gegenwärtige Abfragung Wechselstroms oder DCs zur Verfügung. Typische Anwendungen umfassen Motorsteuerung, Lastsentdeckung und -management, Stromversorgung und Steuerung des Konverters DC-zu-DC, Invertersteuerung und Überstromfehlererkennung. Das Gerät besteht aus einer Präzision, Niedrigausgleich linearem Hall-Stromkreis mit einem kupfernen Leitungsweg, der nahe dem Würfel gelegen ist. Angewendetes gegenwärtiges, diesen kupfernen Leitungsweg durchfließend, erzeugt ein Magnetfeld, das der Hall-IC in eine proportionale Spannung umwandelt. Gerätgenauigkeit wird durch die nächste Nähe des magnetischen Signals zum Hall-Wandler optimiert. Eine genaue, proportionale Ausgangsspannung wird vom Niedrigausgleich, Zerhacker-stabilisierter BiCMOS-Hall-IC zur Verfügung gestellt, der für Genauigkeit an der Fabrik programmiert wird.

Hersteller	Allegromikrosysteme, LLC
Reihe	Automobil, AEC-Q100
Verpacken	Rohr
Teil-Status	Nicht für neue Entwürfe
Für das Messen	AC/DC
Sensor-Art	Hall Effect, offene Schleife
Gegenwärtig - abfragend	100A
Zahl von Kanälen	1
Ertrag	Ratiometric, Spannung
Empfindlichkeit	20mV/A
Frequenz	DC | 120kHz
Linearitäten	±1.25%
Genauigkeit	±2.4%
Spannung - Versorgung	3 V | 5,5 V
Antwortzeit	4µs
Gegenwärtig - Versorgung (maximal)	13.5mA
Betriebstemperatur	-40°C | 150°C
Polarisation	Bidirektional
Befestigung der Art	Durch Loch
Paket/Fall	5-CB gebildete Führungen, PFF
