TPS62007DG - ABWÄRTSDDC GERINGER ENERGIE TEXAS INSTRUMENT-HIGH-EFFICIENCY

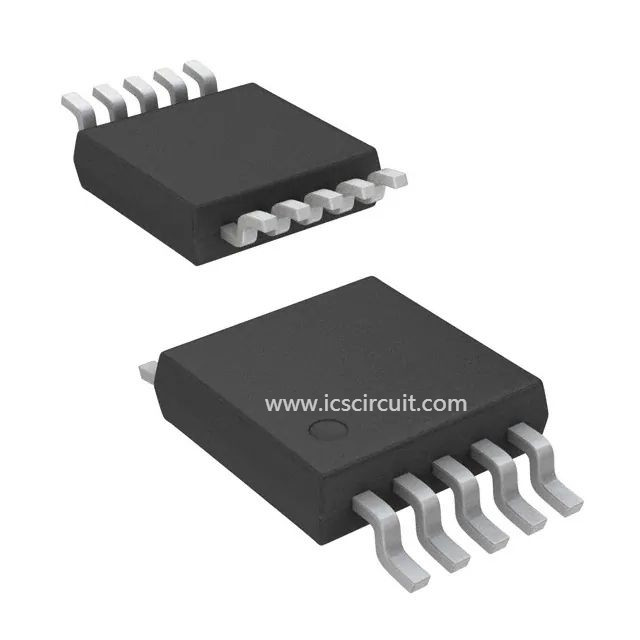

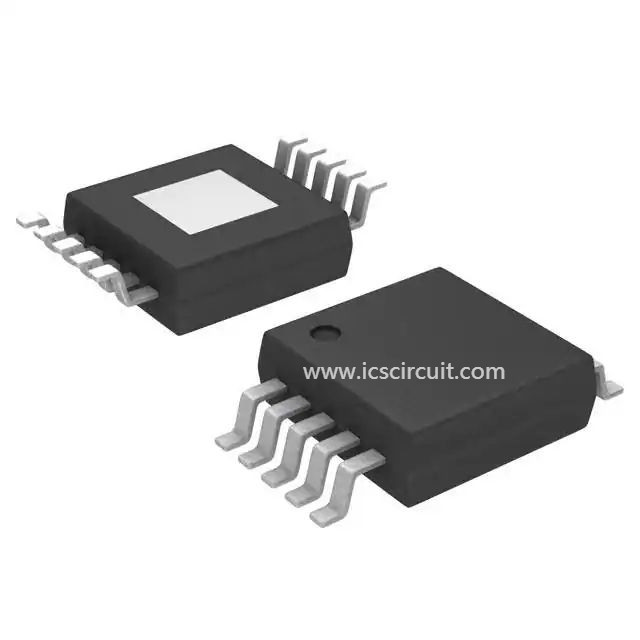

| Produkt-Fotos: | 10-MSOP | Spannung - Input: | 2 V | 5,5 V |
|---|---|---|---|
| Gegenwärtig - Ertrag: | 600mA | Befestigung der Art: | Oberflächen-Moun |
| Art: | Abwärts (Dollar) | Spannung - Ertrag: | 3.3V |
| Glanzpunkt: |
Energie geführter Fahrerstromkreis,geführter Matrixfahrer IC |
||
Schnelles Detail:
DDC DER HOCH-LEISTUNGSFÄHIGKEITS-ABWÄRTSgeringen Energie
Beschreibung:
Die TPS6200x-Geräte sind eine Familie von lärmarmen synchronen Abwärtskonvertern DCdC, die ideal für die Systeme entsprochen werden, die von einer 1 Zellli-ionenbatterie oder von 2 angetrieben werden - zu 3 Zelle NiCd, NiMH oder alkalische Batterie. Das TPS6200x funktioniert gewöhnlich unten zu einer Eingangsspannung von 1,8 V, mit einer spezifizierten minimalen Eingangsspannung von 2 V.
Anwendungen:
Hoch-Leistungsfähigkeits-synchroner Abwärtskonverter mit größer als 95% Leistungsfähigkeit
Funktionierender Eingangsspannungsbereich von 2 V bis 5,5 V
Justierbare Ausgangsspannungs-Strecke von 0,8 V bis VI
Örtlich festgelegte Ausgangsspannungs-Wahlen verfügbar in 0,9 V, in 1 V, 1,2 V, 1,5 V, 1,8 V, 1,9 V, 2,5 V und 3,3 V
Synchronizable zum externen Taktsignal bis 1 MHZ
Bis 600 MA Ausgangsstrom
Pin-programmierbare Strombegrenzung
Hohe Leistungsfähigkeit über einem breiten Lasts-Strombereich im Stromsparmodus
Höchstbelastungs-Arbeitszyklus 100% für niedrigsten Austritt
Lärmarmer Operation Antiringing-Schalter und PFM-/PWMbetriebsart
Internes Softstart
Ruhestrom 50-µA (ART)
Verfügbar im 10-Pin Microsmall Entwurfs-Paket (MSOP)
Bewertungs-Modul verfügbar
Verfügbar in einem Ultra-kleinen, 12-Pin NanoStar (Oblaten-Chip-Skala) Paket
Spezifikationen:
| Datenblätter | TPS62000-08 |
| Produkt-Fotos | 10-MSOP |
| PCN-Entwurf/-spezifikation | SOT23, VSSOP-Cu-Draht 28/Jun/2013 |
| Standardpaket | 80 |
| Kategorie | Integrierte Schaltungen (IC) |
| Familie | PMIC - Spannungs-Regler - DC-DC-Spannungsregler |
| Reihe | - |
| Verpacken | Rohr |
| Art | Abwärts (Dollar) |
| Ertrag-Art | Geregelt |
| Zahl von Ertrag | 1 |
| Spannung - Ertrag | 3.3V |
| Spannung - Input | 2 V | 5,5 V |
| PWM-Art | Emittergekoppelt |
| Frequenz - Schaltung | 500kHz | 1MHz |
| Gegenwärtig - Ertrag | 600mA |
| Synchroner Gleichrichter | Ja |
| Betriebstemperatur | -40°C | 85°C |
| Befestigung der Art | Oberflächenberg |
| Paket/Fall | 10-TFSOP, 10-MSOP (0,118", 3.00mm Breite) |
| Lieferanten-Gerät-Paket | 10-MSOP |
| Katalog-Seite | 892 (PDF CN081) |
| Für Gebrauch mit | 296-20619-ND - EVAL UMB. FÜR TPS62007 |
| Andere Namen | 296-12517-5 |
