TPS3705-33DR - TEXAS-INSTRUMENT-PROZESSOR-ÜBERWACHUNGSstromkreise MIT MACHT-MISSLINGEN
| Teilnummer: | TPS3705-33DR | MFG: | TI |
|---|---|---|---|
| Temperaturspanne.: | . – 40°C zu 85°C | Pakete: | MSOP-8 und SO-8 |
| Glanzpunkt: |
Energie geführter Fahrerstromkreis,geführter Matrixfahrer IC |
||
Schnelles Detail:
PROZESSOR-ÜBERWACHUNGSstromkreise MIT MACHT-MISSLINGEN
Beschreibung:
Die TPS3705, Familie TPS3707 von Mikroprozessorversorgungspannungsaufsichtskräften stellen Stromkreisinitialisierung und TIMING-Überwachung, hauptsächlich für DSP und Prozessor-ansässige Systeme zur Verfügung.
Während macht-auf, wird ZURÜCKSTELLEN, wenn die Versorgungsspannung VDD höher als 1,1 V. Thereafter wird, die Versorgungsspannungsaufsichtskraft überwacht VDD und hält ZURÜCKGESTELLTES aktives erklärt, solange VDD unterhalb der Schwellenspannung VIT+ bleibt. Ein interner Timer verzögert die Rückkehr des Ertrages zum inaktiven Zustand (hoch) um richtiges Rücksetzen des Systems sicherzustellen. Die Verzögerungszeit, tdtyp= 200 Frau, Anfänge nach VDDhas gestiegen über die Schwellenspannung VIT+. Wenn der VersorgungsSpannungsabfall unterhalb der Schwellenspannung VIT-, der Ertrag (Tief) wieder aktiv wird. Keine externen Komponenten werden angefordert. Alle Geräte dieser Familie haben eine Örtlich festgelegtrichtungsschwellenspannung VIT-, die durch einen internen Spannungsteiler eingestellt wird.
Die TPS3705-xx und TPS3707-xx Geräte enthalten einen Handrücksteller Input, Herrn. Ein niedriger Stand an HERRN Ursachen STELLTE zurück sich, um aktiv zu werden.
Die TPS370x-xx Familien integrieren einen Machtmisslingenkomparator, der für Entdeckung der schwachen Batterie, Machtmisslingenwarnung oder für die Überwachung einer Stromversorgung anders als die Hauptversorgung benutzt werden kann.
Die TPS3705-xx Geräte haben eine Zeitüberwachung, die regelmäßig durch einen positiven oder negativen Übergang an WDI ausgelöst wird. Wenn das Überwachungssystem den Wachhundstromkreis innerhalb des TIMEOUTabstands wieder auslösen nicht kann, wird tt (heraus) = 1,6 s, WDO aktiv. Dieses Ereignis initialisiert auch die Zeitüberwachung neu. WDI unverbundene Sperrungen lassen der Wachhund.
Die TPS3707-xx Geräte haben nicht die Wachhundfunktion, aber umfassen ein hochrangiges Ertrag ZURÜCKSTELLEN.
Die Produktpalette ist für Versorgungsspannungen von 2,5 V, von 3 V, 3,3 von V und von 5 V. bestimmt. Die Stromkreise sind in jedem 8 Stift MSOP oder in Standard-SOIC-Paketen verfügbar. Die TPS3705, Geräte TPS3707 werden für Operation über einer Temperaturspanne – 40°C zu 85°C. gekennzeichnet.
Anwendungen:
Macht-auf zurückgestelltem Generator mit der örtlich festgelegten Verzögerungs-Zeit von 200 Frau, nicht extern
Kondensator benötigt
Präzisions-Versorgungs-Spg. Kontrollempfänger 2,5 V, 3 V, 3,3 V und 5 V
Pin-Für-Pin kompatibel mit dem MAX705 durch Reihen MAX708
Integrierte Zeitüberwachung (TPS3705 einzig)
Spg. Kontrollempfänger für Macht-Misslingen oder Warnung der schwachen Batterie
Maximaler Versorgungs-Strom von µA 50
Pakete MSOP-8 und SO-8
Temperaturspanne… – 40°C zu 85°C
Spezifikationen:
| Datenblätter | TPS3705-xx, TPS3707-xx |

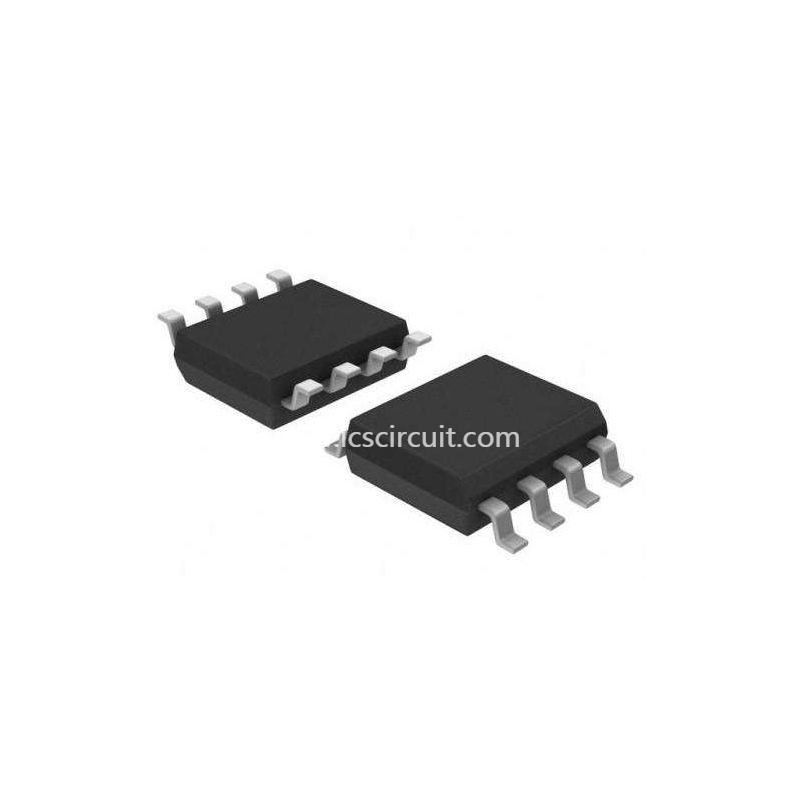

| Produkt-Fotos | 8-SOIC |
| Standardpaket | 1 |
| Kategorie | Integrierte Schaltungen (IC) |
| Familie | PMIC - Aufsichtskräfte |
| Reihe | - |
| Verpacken | Digi-Reel® |
| Art | Einfaches Zurückstellen/Macht-auf Zurückstellen |
| Zahl von Spg. Kontrollempfänger | 1 |
| Ertrag | Gegentakt, Totempfahl |
| Zurückstellen | Aktives Tief |
| Zurückstellen-Unterbrechung | 140 Frau Minimum |
| Spannung - Schwelle | 2.93V |
| Betriebstemperatur | -40°C | 85°C |
| Befestigung der Art | Oberflächenberg |
| Paket/Fall | 8-SOIC (0,154", 3.90mm Breite) |
| Lieferanten-Gerät-Paket | 8-SOIC |
| Andere Namen | 296-26940-6 |
