Einzelner Schlitz-Parallelschnittstellen-Netzschalter TPS2212IDB für PC-Einbauschlitze

Schnelles Detail:

SINGLE-SLOT, PARALLELSCHNITTSTELLEN-NETZSCHALTER FÜR PC-EINBAUSCHLITZE DER GERINGEN ENERGIE

Beschreibung:

Der Machtschnittstellenschalter der TPS2212 gedruckten Schaltkarte stellt eine integrierte Machtmanagementlösung für eine einzelne gedruckte Schaltkarte der geringen Energie zur Verfügung. Alle getrennten Macht MOSFETs, ein Logikabschnitt, die gegenwärtige Begrenzung und der Wärmeschutz zur Steuerung der gedruckten Schaltkarte wird auf einer einzelnen integrierten Schaltung, unter Verwendung des Prozesses Texas Instrumentss LinBiCMOS kombiniert. Der Stromkreis erlaubt die Verteilung der Macht der Karte 3.3-V, 5-V und/oder 12-V, und ist mit vielen PCMCIA-Prüfern kompatibel. Die gegenwärtig-Begrenzungseigenschaft beseitigt den Bedarf an den Sicherungen, der Teilzählung verringert und Zuverlässigkeit verbessert. Der Strombegrenzungsbericht kann dem Benutzer helfen, eine Systemstörung zur gedruckten Schaltkarte zu lokalisieren.

Das TPS2212 kennzeichnet einen Schwachstrommodus 3.3-V, der 3.3-V zulässt, das ohne den Bedarf an 5 V. Bias schaltet, die, Energie der Input von 3.3-V oder von 5-V abgeleitet werden kann entweder. Dieses erleichtert Niederleistungssystemdesigns wie Schlafmodus und Pagermodus, in dem nur 3,3 V verfügbar ist.

Endenausrüstung für das TPS2212 schließt Notebooks, Tischrechner, Personal Digital Assistants (PDAs), Digitalkameras und Barkodeleser mit ein. Dieses Gerät ist für jene Anwendungen gut angepasst, die die Energie begrenzen müssen, die zur gedruckten Schaltkarte wegen der Stromversorgungsbeschränkungen bereitgestellt wird. In vielen Anwendungen wie Palmencomputern, kann das System mehr als 200 MA von gegenwärtigem keinem PC-Einbauschlitz zuteilen. Für diese Anwendungen der niedrigeren Energie liefert das TPS2212 das gleiche hohe Niveau des Schutzes, wie das TPS2211 für Anwendungen der höheren Energie zur Verfügung stellt

Anwendungen:

Völlig integriertes VCC und Vpp-Schaltung für Schnittstelle  der gedruckten Schaltkarte Einzel-Schlitz der geringen Energie

Niedriges RDS (an) (160-mΩ VCC schaltet)

Niedrige Strombegrenzung, 450 MA (VCC) Art

Schwachstrommodus 3.3-V

Versorgung 12-V kann ausgenommen während die grelle Programmierung 12-V gesperrt werden

Kurzschluss und Wärmeschutz

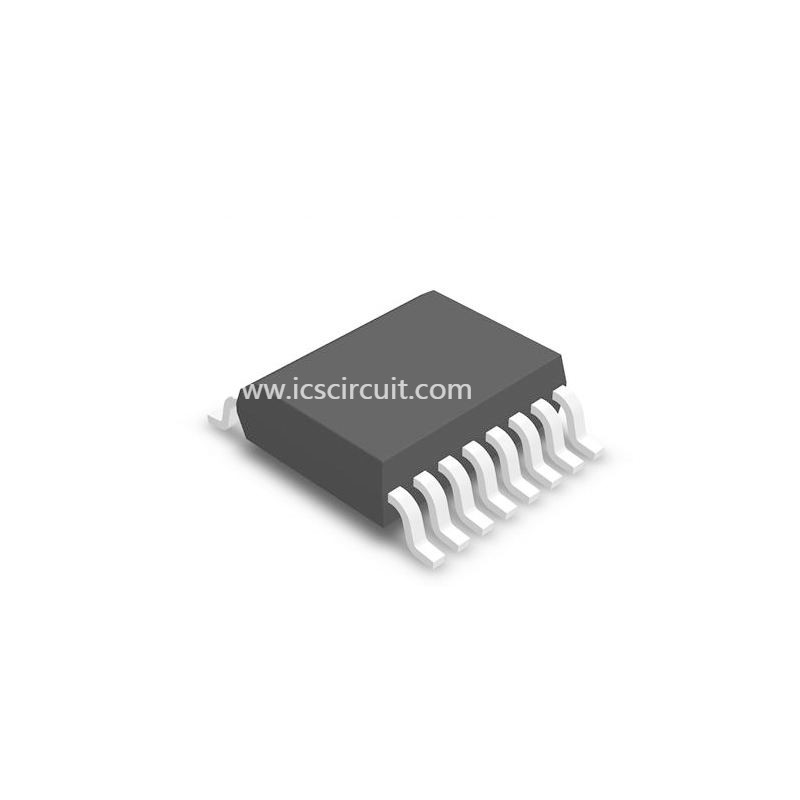

Raumersparnis 16-Pin SSOP (DB)

Kompatibel mit 3.3-V, 5-V und 12-V gedruckten Schaltkarten

Unterbrechungsumschaltschaltung

Typische Anwendungen umfassen: Sockel DER PCMCIA-gedruckten Schaltkarte in PDAs, in PBXs, in den Strichkode-Scannern, im kompakten Blitz und in den Chipkarten
