LM4050AIM3-2.5 - TEXAS INSTRUMENTS - PRÄZISIONS-MIKROLEISTUNGS-WEICHEN-REFERENZSPANNUNG
| Glanzpunkt: | Energie geführter Fahrerstromkreis,geführter Matrixfahrer IC | ||
|---|---|---|---|
Schnelles Detail:
Präzisions-Mikroleistungs-Weichen-Referenzspannung
Beschreibung:
Ideal für kritische Anwendungen des Raumes, die Referenzspannung der Präzision LM4050 ist im unter-Miniatur (3 Millimeter x1.3 Millimeter) Paket des Oberflächebergs SOT-23 verfügbar. Der LM4050'S-Entwurf beseitigt den Bedarf an einem externen stabilisierenden Kondensator bei der Gewährleistung von Stabilität mit jeder kapazitiven Last und so macht das LM4050 bedienungsfreundlich. Fördern Sie die Verringerung von Entwurfsbemühung ist die Verfügbarkeit einiger örtlich festgelegter Rückdurchbruchsspannungen: 2.048V, 2.500V, 4.096V, 5.000V, 8.192V und 10.000V. Die minimalen Betriebsstromzunahmen von µA 60 für das LM4050-2.0 zu µA 100 für das LM4050-10.0. Alle Versionen haben einen maximalen Betriebsstrom von 15 MA.
Das LM4050 verwendet Sicherung und zener-zap Rückdurchbruchsspannungsordnung während der Oblatenart, um zu garantieren, dass die Hauptteile eine Genauigkeit von besser als ±0.1% (ein Grad) an 25˚C. haben.
Bandlückebezugstemperaturantrieb-Biegungskorrektur und niedriger dynamischer Widerstand stabile Rückdurchbruchsspannungsgenauigkeit über einer breiten Palette von Betriebstemperaturen und von Strom sicherstellen.
Alle Grade und Spannungswahlen des LM4050 sind in einer industriellen Temperaturspanne verfügbar (−40˚C und +85˚C) und eine ausgedehnte Temperaturspanne (−40˚C und +125˚C).
Anwendungen:
n-Päckchen: SOT-23
erforderte kein Ertragkondensator n
n lässt kapazitive Lasten zu
n regelte Rückdurchbruchsspannungen von 2.048V, 2.500V,
4.096V, 5.000V, 8.192V und 10.000V
Spezifikationen:
| Datenblätter | LM4050 |

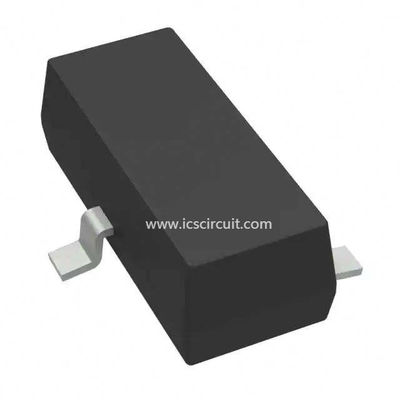

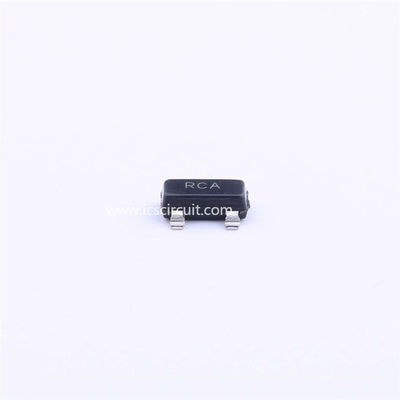

| Produkt-Fotos | SOT-23 |
| Produktschulungs-Module | Vorwählen von Referenzspannungen |
| PCN-Entwurf/-spezifikation | Cu-Draht-Bindung 14/May/2013 |
| Standardpaket | 1 |
| Kategorie | Integrierte Schaltungen (IC) |
| Familie | PMIC - Referenzspannung |
| Reihe | - |
| Verpacken | Schneiden Sie Band (CT) |
| Bezugsart | Weiche, Präzision |
| Spannung - Ertrag | 2.5V |
| Toleranz | ±0.1% |
| Temperatur-Koeffizient | 50ppm/°C |
| Spannung - Input | - |
| Zahl von Kanälen | 1 |
| Gegenwärtig - Kathode | 60µA |
| Gegenwärtig - bewegungslos | - |
| Gegenwärtig - Ertrag | 15mA |
| Betriebstemperatur | -40°C | 85°C |
| Befestigung der Art | Oberflächenberg |
| Paket/Fall | TO-236-3, SC-59, SOT-23-3 |
| Lieferanten-Gerät-Paket | SOT-23-3 |
| Andere Namen | LM4050AIM3-2.5CT |
