LM2717MT/NOPB - NATIONALER HALBLEITER - DOPPEL- ABWÄRTS-DC-/DCkonverter
| Glanzpunkt: | geführter Matrixfahrer IC,geführter Offlinefahrer IC | ||
|---|---|---|---|
Schnelles Detail:
Doppelabwärts-DC-/DCkonverter
Beschreibung:
Das LM2717 wird aus zwei Abwärts) Konvertern Dollars PWM DC/DC (verfasst. Der erste Konverter wird benutzt, um eine örtlich festgelegte Ausgangsspannung von 3.3V zu erzeugen. Der zweite Konverter wird benutzt, um eine justierbare Ausgangsspannung zu erzeugen. Beide Konverter kennzeichnen niedrige interne Schalter RDSON (0.16Ω) für maximale Leistungsfähigkeit. Arbeitsfrequenz kann überall zwischen 300kHz und 600kHz justiert werden, den Gebrauch von kleinen externen Komponenten erlaubend. Externe Sanftanlaufstifte für jeden ermöglicht dem Benutzer, die Anlasszeiten zu einer spezifischen Anwendung herzustellen.
Jeder Konverter auch wird geschlossen möglicherweise unabhängig mit seinem eigenen Abschaltungsstift. Das LM2717 ist in einem flachen 24 Paket der Führung TSSOP verfügbar, eine flache Gesamtlösung sicherstellend.
Anwendungen:
n reparierte Dollarkonverter des Ertrages 3.3V mit einem 2.2A, 0.16Ω, interner Schalter
justierbarer Dollarkonverter n mit einem 3.2A, 0.16Ω, interner Schalter
funktionierender Eingangsspannungsbereich n von 4V zu 20V
n gab Unterspannungsschutz ein
n 300kHz justierbaren Arbeitsfrequenz zur Stift 600kHz
n über Temperaturschutz
kleines 24-Lead TSSOP Paket n
Spezifikationen:
| Datenblätter | LM2717 |

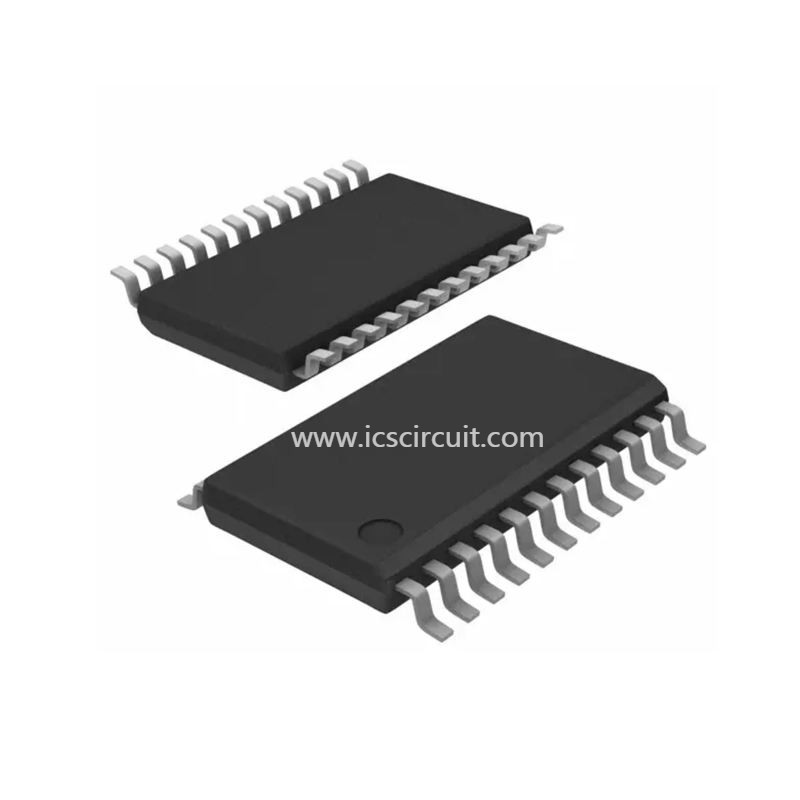

| Produkt-Fotos | 24-TSSOP, SOT355-1 |
| Entwurfs-Betriebsmittel | Schaffen Sie Ihren Energieentwurf jetzt mit das WEBENCH®-Designer DES TI |
| Standardpaket | 61 |
| Kategorie | Integrierte Schaltungen (IC) |
| Familie | PMIC - Spannungs-Regler - DC-DC-Spannungsregler |
| Reihe | - |
| Verpacken | Rohr |
| Art | Abwärts (Dollar) |
| Ertrag-Art | Justierbar |
| Zahl von Ertrag | 2 |
| Spannung - Ertrag | Justage zu 1.258V |
| Spannung - Input | 4 V | 20 V |
| PWM-Art | Emittergekoppelt |
| Frequenz - Schaltung | 300kHz | 600kHz |
| Gegenwärtig - Ertrag | 2.2A, 3.2A |
| Synchroner Gleichrichter | Nein |
| Betriebstemperatur | -40°C | 125°C |
| Befestigung der Art | Oberflächenberg |
| Paket/Fall | 24-TSSOP (0,173", 4.40mm Breite) |
| Lieferanten-Gerät-Paket | 24-TSSOP |
| Katalog-Seite | 1013 (PDF CN081) |
| Für Gebrauch mit | LM2717MT-ADJEV-ND - BRETT-BEWERTUNG LM2717MT-ADJ |
| Andere Namen | *LM2717MT/NOPB *LM2717MTNOPB LM2717MTNOPB LM2717MTNOPB-ND |
