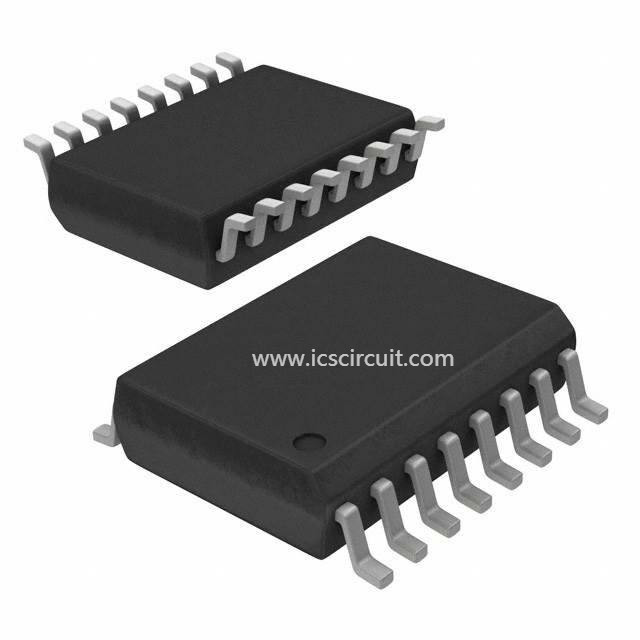

Zweikanalstromregelungs-Solenoid-Fahrer IC Led Matrix Offline TLE7241E

Schnelles Detail:

Zweikanal-Constant Current Control Solenoid Driver

Beschreibung:

Der TLE 7241E ist ein konstanter Stromregelungs-Solenoidzweikanalfahrer mit integrierten DMOS-Leistungstransistoren. Der Strom der durchschnittlichen Last kann zu einem Wert im Bereich von 0 MA bis 1000 MA (mit einem 1 externen Richtungswiderstand Ω) mit 10 Bits Entschließung programmiert werden. Lastsstrom wird unter Verwendung eines hysteretic Steuerentwurfs mit einem programmierbaren Hysteresenwert gesteuert. Eine dreieckige „Zittern“ Wellenform kann auf der Schaltstromwellenform gelegt werden, um die Übertragungsfunktion des Solenoides zu verbessern. Der Umfang und die Frequenz der Zitternwellenform sind durch die SPI-Schnittstelle programmierbar. Das Gerät wird vor dem Schaden wegen des Überstromes, der Überspannung und der Übertemperaturbedingungen geschützt, und in der Lage ist, offenen Lasten, kurzgeschlossenen Lasten und die Lasten, die Boden zu bestimmen und zu berichten kurzgeschlossen werden.

Anmerkung: Eine externe Freilaufdiode muss wann unter Verwendung des TLE 7241E im konstanten Stromregelungsmodus zur Verfügung gestellt werden, andernfalls wird IC beschädigt.

Für beste Genauigkeit sollte eine externe 2,5 v-Referenzspannung am Hinweis-Stift geliefert werden. Der TLE 7241E umfasst auch eine interne 2,5 v-Referenzspannung, die vorgewählt werden kann, indem man den Hinweis-Stift anschließt, um zu reiben. Die Referenzspannungsauswahl (intern oder extern) kann über die SPI-Schnittstelle überprüft werden.

Anwendungen:

•Zwei völlig - unabhängige Kanäle

•Integrierte Transistoren des N-Kanals DMOS

•Programmierbarer durchschnittlicher Strom mit 10 gebissener Entschließung über SPI

– Iavg-Strecke = 0 bis 1000 MA (typisch)

•Programmierbares gelegtes Zittern

– Programmierbare Frequenz (41 Hz bis 1 kHz Art)

– Programmierbare Umfang (12,5 bis 390 mVpp Art)

– Programmierbare Hysterese (40 bis 110 mVpp Art)

•Schnittstelle und Steuerung

– 16-Bit-Gänseblümchen SPIs (Serienzusatzschnittstelle) chainable

– Ein einzelner „Nichterfüllungs“ Stift, zum beider Kanäle zu sperren und der programmierbaren Register beider Kanäle zurückzustellen

– Logik mit 5,0 V und 3,3 v-kompatibles Input/Output

– Der Inhalt aller Register kann über SPI überprüft werden

– Operation mit oder ohne den externen Hinweis möglich

•Schutz

– Überstrom

– Überspannung

– Übertemperatur

•Diagnosen

– Überstrom/kurzgeschlossenes Solenoid

– Übertemperatur

– Offene Last

– Kurzschluss zu Boden

•Grünes Produkt (RoHS konform)

•EGZ qualifizierte

Spezifikationen:
