LM3478MM - NATIONALER HALBLEITER - N-KANAL-PRÜFER DER HOHEN LEISTUNGSFÄHIGKEITS-LOW-SIDE FÜR SPANNUNGSREGLER
| Glanzpunkt: |
Energie geführter Fahrerstromkreis,geführter Offlinefahrer IC |
||
|---|---|---|---|
Schnelles Detail:
Hohe Leistungsfähigkeits-Niedrig-seitiger N-Kanal-Prüfer für Spannungsregler
Beschreibung:
Das LM3478 ist ein vielseitiger Niedrig-seitiger N-FET Spannungsregler
Prüfer. Es ist für Gebrauch beim Topologieerfordern passend
niedriger Seite FET, wie Auftrieb, Rücklauf, SEPIC, etc. Außerdem
das LM3478 kann an der extrem hohen Schaltung bearbeitet werden
Frequenz zwecks die Gesamtlösungsgröße verringern.
Schaltfrequenz LM3478 kann auf jeden möglichen Wert justiert werden
zwischen 100kHz und 1MHz durch die Anwendung eines einzelnen externen Widerstandes.
Emittergekoppelte Steuerung liefert überlegene Bandbreite und
Übergangsfunktion, außer der gegenwärtigen Begrenzung des Zyklus-durchzyklus.
Ausgangsstrom kann mit einem einzelnen externen programmiert werden
Widerstand.
Das LM3478 hat in den Eigenschaften wie thermischer Abschaltung errichtet,
Kurzschlusssicherung, über Spannungsschutz, etc.-Energie
Rettungsabschaltungsmodus verringert das Gesamtangebot, das auf gegenwärtig ist
5μA und erlaubt das Stromversorgungsder reihe nach ordnen. Interner Sanftanlauf
begrenzt den Einschaltstrom am Start.
Anwendungen:
- Stromnetze
- Ladegeräte
- Offlinestromversorgung
- Telekommunikations-Stromversorgung
- Automobilstromnetze
Spezifikationen:
| Datenblätter | LM3478 |

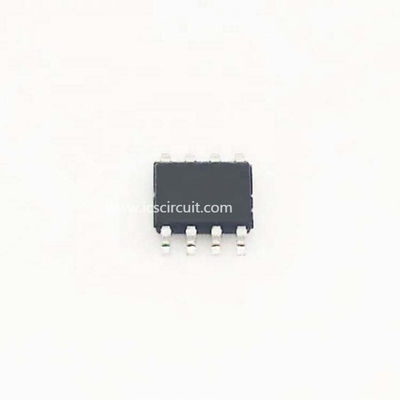

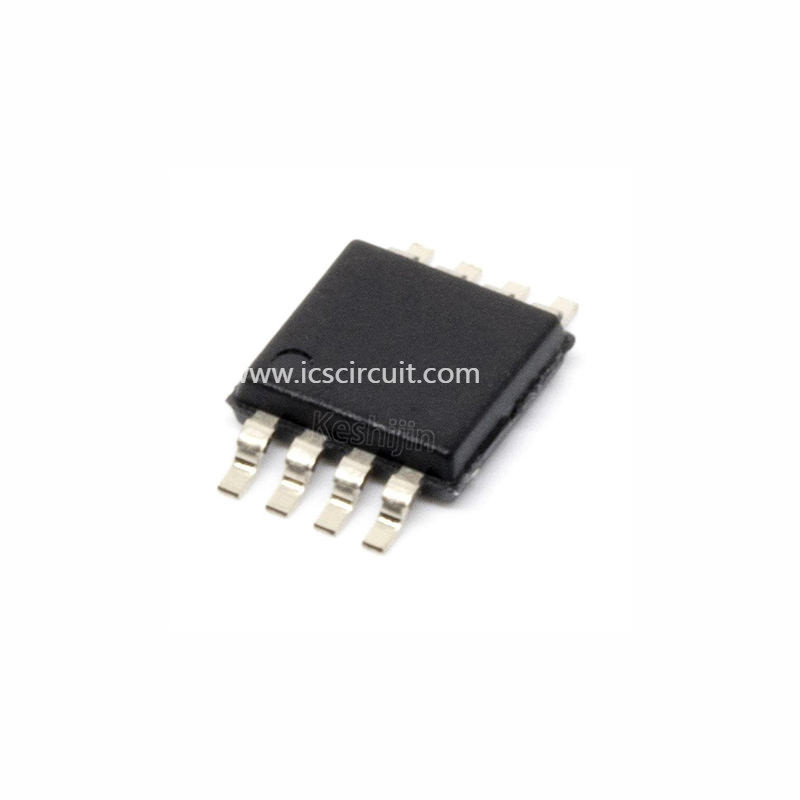

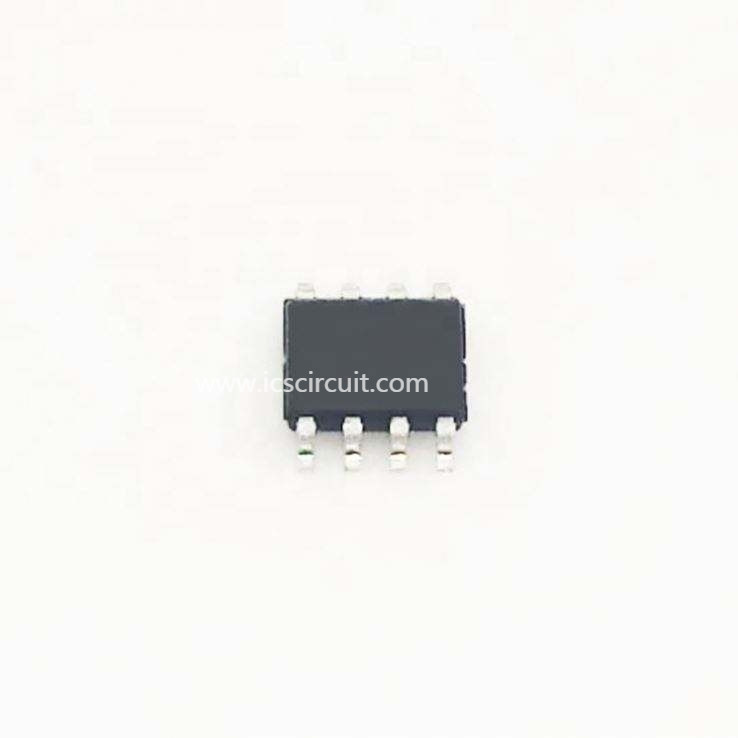

| Produkt-Fotos | 8-MSOP |
| Entwurfs-Betriebsmittel | Schaffen Sie Ihren Energieentwurf jetzt mit das WEBENCH®-Designer DES TI |
| Standardpaket | 1 |
| Kategorie | Integrierte Schaltungen (IC) |
| Familie | PMIC - Spannungs-Regler - DC-DC-Schaltersteuerungen |
| Reihe | - |
| Verpacken | Digi-Reel® |
| PWM-Art | Emittergekoppelt |
| Zahl von Ertrag | 1 |
| Frequenz - maximal | 1MHz |
| Arbeitszyklus | 100% |
| Spannung - Versorgung | 2,97 V | 40 V |
| Dollar | Nein |
| Auftrieb | Ja |
| Rücklauf | Ja |
| Umwandlung | Nein |
| Verdoppler | Nein |
| Teiler | Nein |
| Cuk | Nein |
| Lokalisiert | Nein |
| Betriebstemperatur | -40°C | 125°C |
| Paket/Fall | 8-TSSOP, 8-MSOP (0,118", 3.00mm Breite) |
| Für Gebrauch mit | LM3478EVAL/NOPB-ND - EVAL-BRETT FÜR LM3478 LM3478EVAL-ND - BRETT-BEWERTUNG LM3478 |
| Andere Namen | LM3478MM/NOPBDKR |
