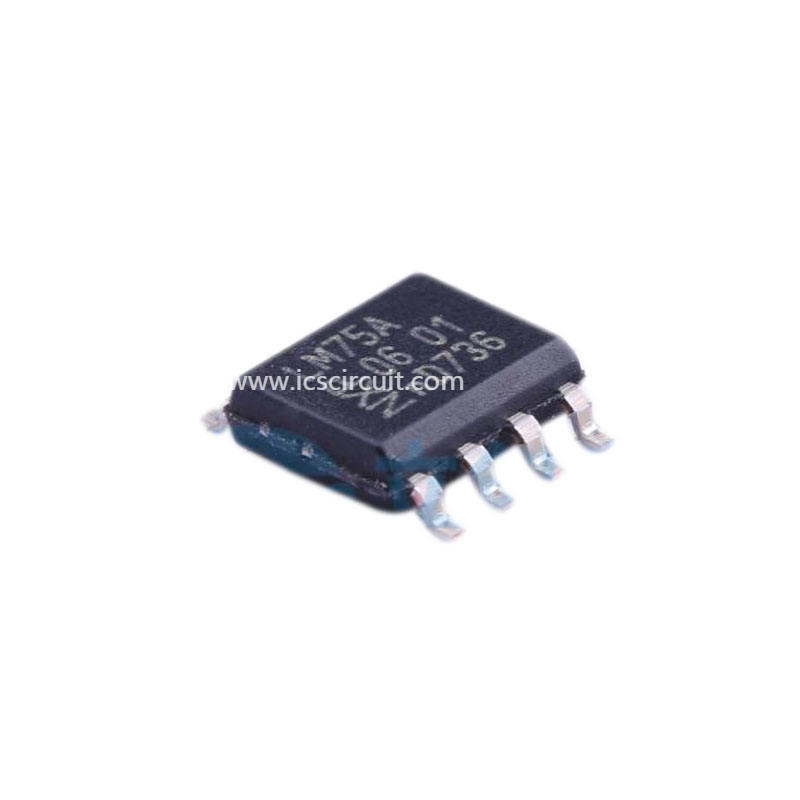

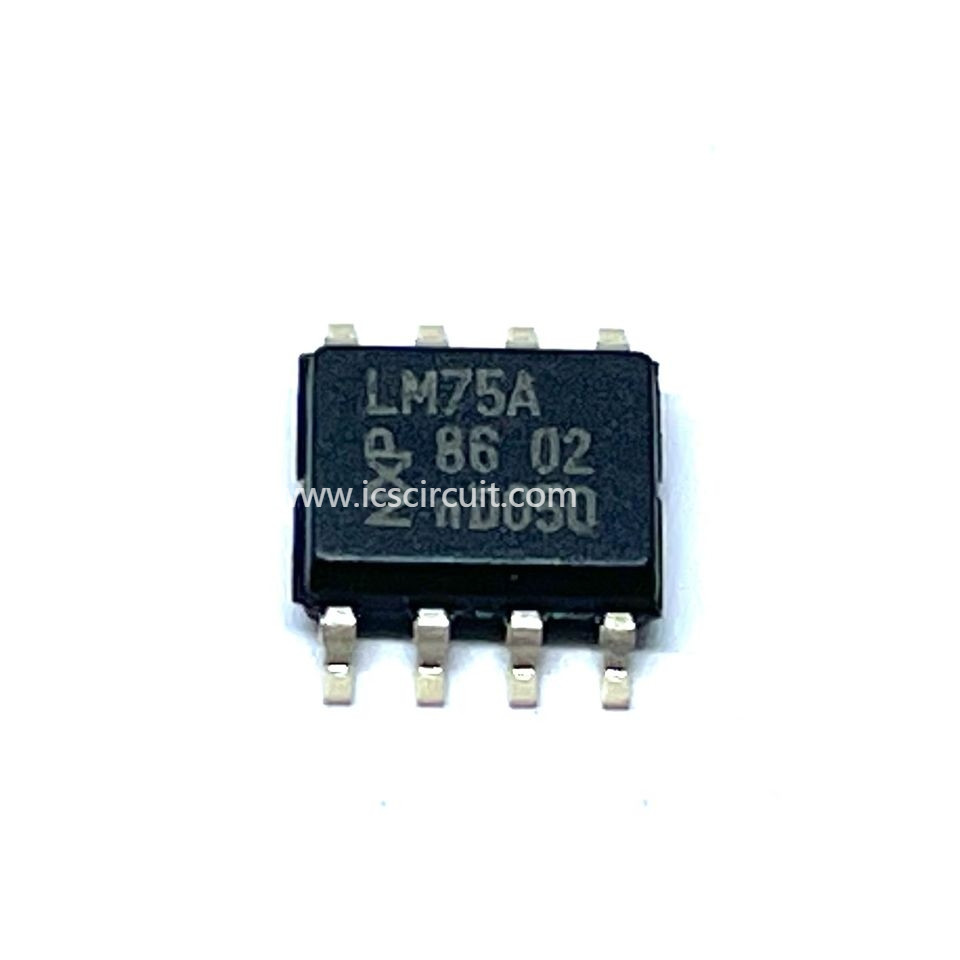

Ursprünglicher Temperaturfühler LED-Fahrer ICs LM75AD Digital RoHS

Schnelles Detail:

Digital-Temperaturfühler und thermischer Wachhund

Beschreibung:

Das LM75A ist ein Temperatur-zu-digitaler Konverter unter Verwendung eines Aufchips

BandlückeTemperaturfühler und Sigma-Delta Ein--d zur Umwandlung

Technik. Das Gerät ist auch eine thermische Detektorlieferung

ÜberTempentdeckungsertrag. Das LM75A enthält einige Daten

Register: Konfigurationsregister (Conf) zum der Geräteinstellungen zu speichern

wie Gerätbetriebsart OS-Betriebsart, OS-Polarität

und OS-Störungsreihe, wie in der Funktionsbeschreibung beschrieben

Abschnitt; Temperaturregister (Temp) zum des digitalen Temp zu speichern

Lesung und Satzballregister (Tos u. Thyst) zum programmierbares zu speichern

overtemp Abschaltungs- und Hysteresengrenzen, die mitgeteilt werden können

durch einen Prüfer über die 2-drahtige Serien-I2C-bus Schnittstelle. Das Gerät

schließt auch einen Offenabflussertrag ein (OS) der aktiv wird

wenn die Temperatur die programmierten Grenzen übersteigt. Es gibt

drei auswählbare Logikadressenanschlüsse, damit acht Geräte sein können

angeschlossen auf dem gleichen Bus ohne Adreßkonflikt.

Das LM75A kann für verschiedene Betriebsbedingungen konfiguriert sein. Es

kann in normalen Modus eingestellt werden, um das umgebende regelmäßig zu überwachen

Temperatur oder im Abschaltungsmodus, zum der Leistungsaufnahme herabzusetzen.

Der OS-Ertrag funktioniert in entweder von zwei auswählbaren Modi: OS

Komparatormodus und OS-Unterbrechungsmodus. Sein aktiver Zustand kann sein

vorgewählt entweder als HOCH oder TIEF. Die Störungsreihe, die definiert

Zahl von nachfolgenden Störungen, zwecks den OS-Ertrag zu aktivieren ist

programmierbar sowie die Satzballgrenzen.

Das Temperaturregister speichert immer eine 11 Ergänzung des Bits 2's

Daten, die eine Temperaturentschließung von 0,125 °C. geben. Dieses hoch

Temperaturentschließung ist in den Anwendungen von besonders nützlich

den thermischen Antrieb oder das Durchgehen genau messen.

Das Gerät wird in der normalen Betriebsart mit dem OS herein angetrieben-oben

Komparatormodus, Temperaturschwelle von °C 80 und Hysterese von

°C 75, damit es als alleinstehender Thermostat mit denen benutzt werden kann

vorher festgelegt Temperatur gesetztes poin

Anwendungen:

• Pin-für-Stiftersatz für industriekompatibles LM75 und Angebote

verbesserte Temperaturentschließung von 0,125 °C und Spezifikation von

ein einzelnes Teil über Stromversorgungsstrecke von 2,8 V bis 5,5 V.

• Kleine 8 Stiftpaketarten: SO8 und TSSOP8

• I2C-bus Schnittstelle mit bis 8 Geräten auf dem gleichen Bus

• Stromversorgungsstrecke von 2,8 V zu 5,5 V

• Temperaturspanne von – °C 55 zu °C +125

• 11 bissen ADC, die eine Temperaturentschließung von 0,125 °C anbietet

• Temperaturgenauigkeit von:

°C ±2 von – °C 25 zu °C +100

°C ±3 von – °C 55 zu °C +125

• Programmierbare Temperaturschwellen- und -Hysteresensatzbälle

• Versorgungsstrom von 3,5 MA im Abschaltungsmodus für Energie

Erhaltung

• Inselbetrieb als Thermostat am Einschalten.

• Esd-Schutz übersteigt 2000 V HBM pro JESD22-A114,

200 V Millimeter pro JESD22-A115 und 1000 V CDM pro JESD22-C101

• Die Sperrungsprüfung wird zu JESDEC Standard-JESD78 durchgeführt, das
