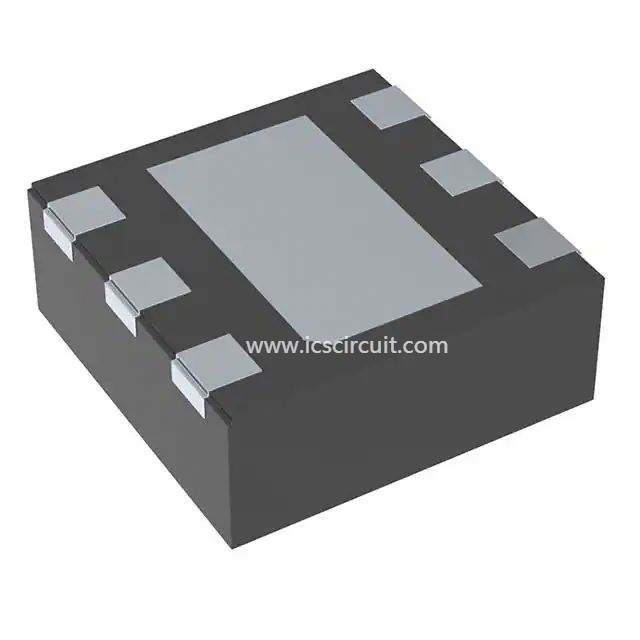

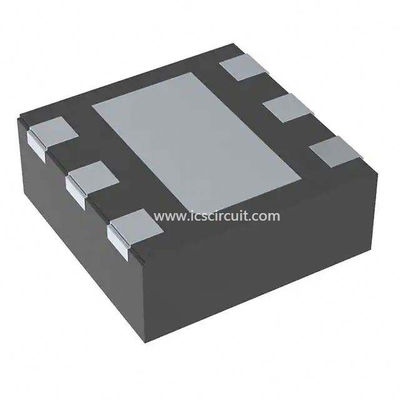

TPS2552DRVT-1 150w Chip Integrated Circuit IC TI justierbare gegenwärtige Begrenzung

Eigenschaften für das TPS2552-1

• Bis dem Strom zu des Höchstlast-1.5-A
• ±6% Strombegrenzungs-Genauigkeit bei 1,7 A (typisch)
• Erfüllt USB-Gegenwärtig-Begrenzungsbedingungen
• Rückwärts kompatibel mit TPS2550 und TPS2551
• Justierbare Strombegrenzung: 75 MA bis 1700 MA (typisch)
• Konstant-gegenwärtige (TPS255x) und der Klinken--Weg(TPS255x-1) Versionen
• Schnelle Überstrom-Antwort - 2 µs (typisch)
• Hoch-seitiger MOSFET 85-mΩ (DBV-Paket)
• Rückinput/output Spannungs-Schutz
• Betriebsbereich: 2,5 V bis 6,5 V
• Eingebauter Sanftanlauf
• 15-kV ESD Schutz pro Iec 61000-4-2 (mit Zuleitungskapazität)
• UL listete – Datei-Nr. E169910 und NEMKO IEC60950-1-am1 ed2.0 auf

Beschreibung für das TPS2552-1

Die Schalter der Machtverteilung TPS255x und TPS255x-1 sind für Anwendungen bestimmt, in denen die Begrenzung des schwankungsfreien Stroms erforderlich ist, oder schwere kapazitive Lasten und Kurzschlüsse und bis 1,5 A des ununterbrochenen Lastsstroms zur Verfügung zu stellen angetroffen werden. Diese Geräte bieten eine programmierbare Strombegrenzungsschwelle zwischen 75 MA und 1,7 A (typisch) durch einen externen Widerstand an. Die Strombegrenzungsgenauigkeit, die so fest ist wie ±6%, kann an den höheren Strombegrenzungseinstellungen erzielt werden. Der Machtschalteraufstieg und -Abfallzeiten werden, Stromstöße während des turnon und der Ausschaltung herabzusetzen gesteuert.

TPS255x-Geräte begrenzen das Ausgangsstrom auf ein sicheres Niveau, indem sie einen Konstantstrombetrieb verwenden, wenn die Ertraglast die Strombegrenzungsschwelle übersteigt. Geräte TPS255x-1 stellen Leistungsschalterfunktionalität vom Verriegeln weg vom Netzschalter während der Überstrom- oder Sperrspannungssituationen zur Verfügung. Ein interner Sperrspannungskomparator sperrt den Machtschalter, wenn die Ausgangsspannung gefahrener höherer als der Input ist, zum von Geräten auf der Inputseite des Schalters zu schützen. Der STÖRUNGS-Ertrag erklärt Tief während der Überstrom- und Sperrspannungszustände.
